Используя эту схему, мы можем преобразовать 5V DC порта USB компьютера в 12В постоянного тока. Сердце этой схемы микросхема LT1618 повышающий преобразователь. Микросхема имеет широкий диапазон входного напряжения от 1,8 до 18В постоянного тока и выходного напряжения до 35V DC. Резисторами R1, R2 устанавливается выходное напряжение. Если на 9 контакте напряжение меньше чем 0,3 В происходит выключение и закрывается IC. Pin номер четыре является нынешнее чувство настроить PIN-код. Ток Напряжение может быть уменьшено путем подачи напряжения постоянного тока на 4 выводе. Если эта регулировка не требуется соедините этот вывод с землей, тогда можно пропустить компоненты R3, R5 и Q1.

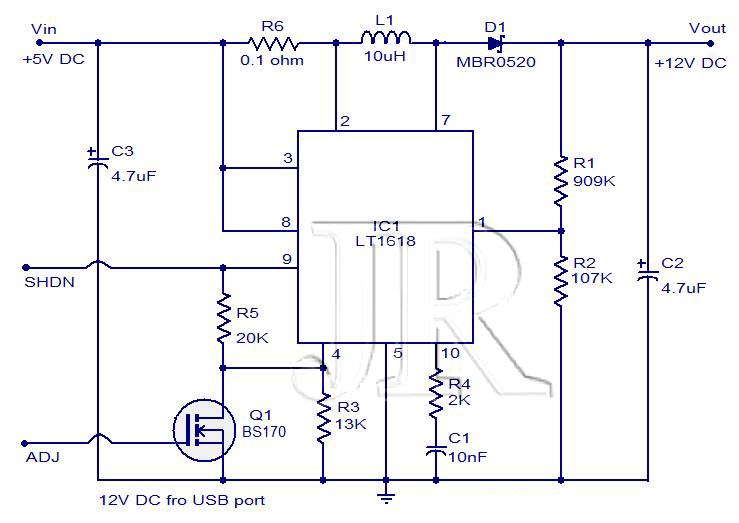

Принципиальная схема преобразователя
Примечания: C2 и C3 должны быть рассчитаны по крайней мере на 15В.
