Очень простой и недорогой электронный проект понижающего зарядного устройства от солнечных батарей. Использование понижающего зарядного устройства LT3652, работающего в широком диапазоне входного напряжения, может быть построено очень простое солнечное зарядное устройство. LT3652 обеспечивает характеристику заряда постоянного тока с постоянным током с максимальным зарядовым током, программируемым снаружи до 2А. Требуемое выходное напряжение может быть до 14,4 В, запрограммировано с помощью разделителя резисторов.

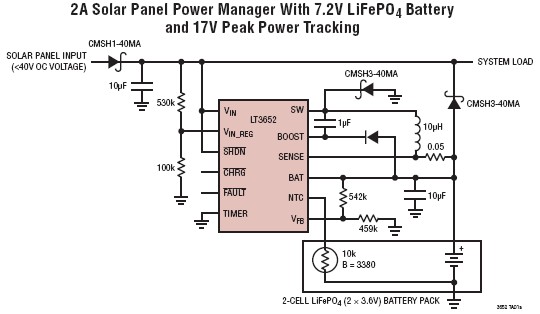

Понижающее зарядное устройство от солнечной панели:
Когда LT3652 питается от солнечной панели, петля регулирования входа используется для поддержания панели при максимальной выходной мощности. LT3652 может быть сконфигурирован так, чтобы прекратить зарядку, когда зарядный ток падает ниже 1/10 от максимально запрограммированного, и начинается новый цикл зарядки, если напряжение батареи падает на 2,5% ниже запрограммированного поплавкового напряжения. Когда процесс зарядки завершен, LT3652 переходит в малоточный режим (режим ожидания 85 мкА). LT3652 также может быть запрограммирован на остановку процесса зарядки по истечении заданного времени.
