Научно-популярный образовательный ресурс для юных и начинающих радиолюбителей - Popular science educational resource for young and novice hams Основы электричества, учебные материалы и опыт профессионалов - Basics of electricity, educational materials and professional experience |
|
Портативный солнечный зарядный электронный проект разработан с использованием некоторых распространенных электронных деталей. Как вы можете видеть на принципиальной схеме, эта портативная солнечная схема зарядного устройства основана на рабочем усилителе LM358N и одном транзисторе. Этот регулятор обеспечивает постоянный постоянный ток в 2,4 вольта и может использоваться для питания небольших устройств, которые должны питаться от двух батарей AA.

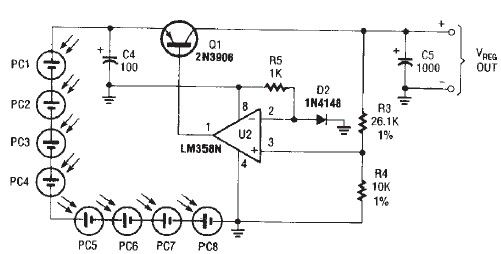

Принципиальная электрическая схема:
Поскольку регулятор имеет низкое понижающее напряжение 0,3 вольта, вам следует позаботиться об этом, когда вы выбираете солнечные элементы , Максимальный ток нагрузки для этого проекта электронных схем солнечного зарядного устройства составляет около 125 мА, что достаточно для небольших портативных устройств, таких как радиоприемники.
