Устройство было спроектировано для мотолюбителей. Обеспечивает последовательную работу четырех светодиодов (либо поворот влево, либо поворот вправо), полученных с помощью ИК-таймера CMOS 7555 (IC1), подключенного как нестабильный мультивибратор, управляющий счетчиком на IC2. ИС установлена для подсчета последовательности. Любой счетчик последовательностей в диапазоне 2-10 можно установить, выбирая соответствующее контактное соединение.

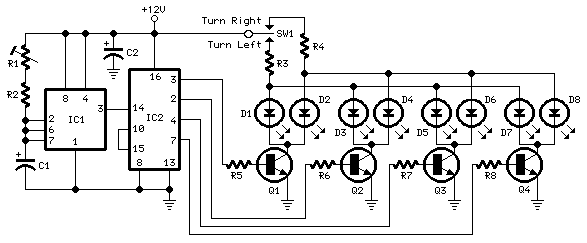

Принципиальная электрическая схема:
Детали:
R1_____________500K 1/2 Вт Кермет или углерод 1/4 Вт Резистор
R3, R4 ____________ 1K 1 / 4W Резисторы
R5, R6, R7, R8 _____ 10K 1 / 4W Резисторы
C1 _______________ 1μF 63V Полиэфирный или электролитический конденсатор
C2 _____________ 220μF 25V Электролитический конденсатор
D1-D8 __________ Светодиоды желтые ультраяркие
Q1 , Q2, Q3, Q4 ___ BC337 45V 800mA NPN-транзисторы
IC1____________7555 или TS555CN или TLC555CP CMOS Таймер IC
IC2____________4017 Счетчик декады с 10 декодированными выходами IC
SW1____________Переключатель поворота выключателя
Аккумуляторная батарея _________12V

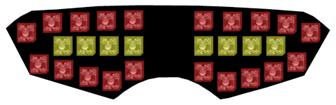

Очевидно, что также должны быть добавлены или убраны светодиоды, транзисторы и их соответствующие базовые резисторы. R1 - это переменный резистор (триммер), используемый для установки желаемой скорости светодиодов. SW1 - переключатель, который должен уже существовать на вашем мотоцикле, имея центральное положение и поворотные положения. D1, D3, D5 и D7 - светодиоды Turn-left; D2, D4, D6 и D8 являются светодиодами Turn-right. Для мотоцикла они расположены на одной панели шириной около 20-25 см, как показано на рисунке ниже.
Использование желтых светодиодов высокой яркости, подходящего размера является обязательным.
