Предусилители для микрофона и Hi-Fi

Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком "Карта сайта"

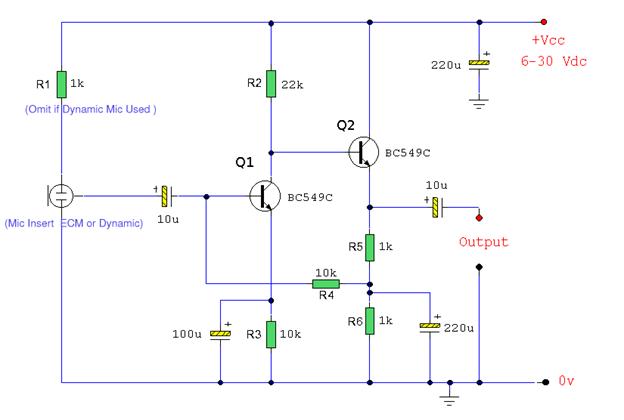

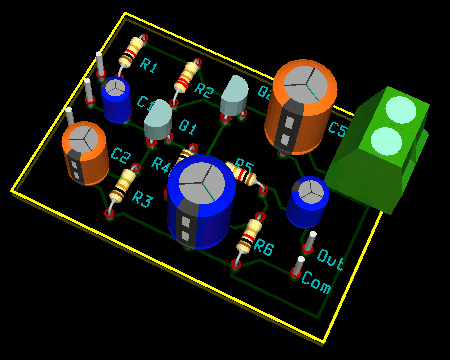

Микрофонный усилитель, который может быть использован с любым электретным конденсаторным микрофоном (ECM).

Оба транзистора должны быть малошумящими. В оригинальной схеме использованы BC650C которые обладают ультра низким уровнем шума. Эти транзисторы в настоящее время трудно найти, но BC549C или BC109C являются хорошей заменой.

Блок питания в диапазоне от 2 до 10 вольт постоянного тока. Поэтому необходимо подобрать ECM работающий в этих диапазонах. 1k резистор ограничивает ток к микрофону. Этот резистор должен быть увеличен до 2K2 если напряжение питания выше 12 вольт постоянного тока используется и не нужен, если микрофон является динамическим.

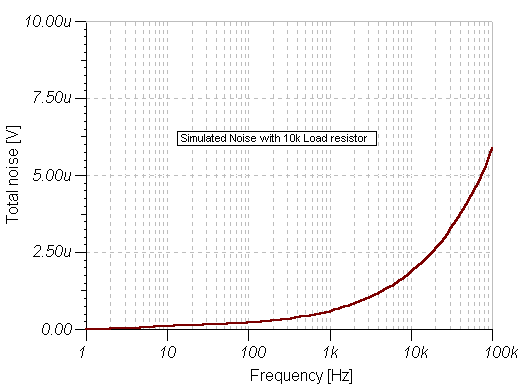

Первый усилитель на Q1, и у него очень низкий ток коллектора. Шумовая характеристика усилителя измеренного через 10k нагрузки показана ниже. Обратите внимание, что этот участок был измерен с помощью генератора сигналов.

Q2 сводит к минимуму эффекты фазового сдвига, достигает плоской выходной характеристики от 20 Гц до 100 кГц. Измерили через 10k нагрузочный резистор и источник питания 12 В:

Эмиттер Q2 также подает ток обратно на базу Q1 через резистивный шлейф. Обеспечивает стабилизацию смещения температурных нагрузок. Q2 работает в режиме повторителя эмиттера, коэффициент усиления по напряжению на этой стадии меньше единицы, однако общий коэффициент усиления напряжения предварительного усилителя составляет около 100x или 20 дБ, как показано на рисунке. Полное выходное сопротивление является очень низким и хорошо подходит для подключения кабели на расстояниях до 50 метров. Поэтому экранированный кабель не требуется.

Предусилитель имеет отличный динамический диапазон и может справиться от шепота до громкого крика.

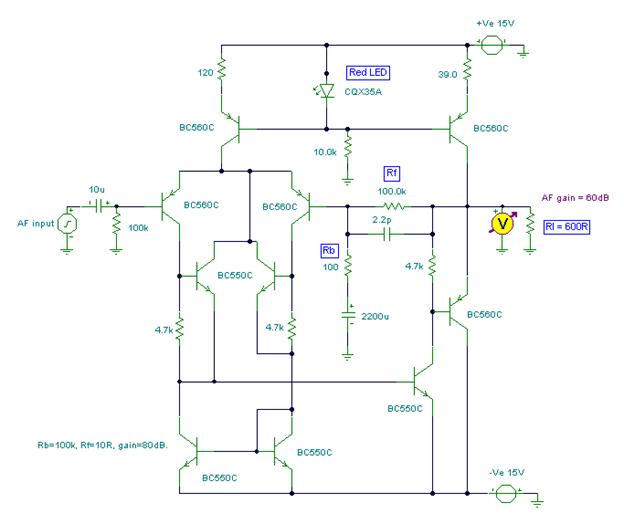

Предусилитель для Hi-Fi

Обладает исключительно надежной высокочастотной характеристикой при распределении 100 кГц прямоугольного сигнала на вход.

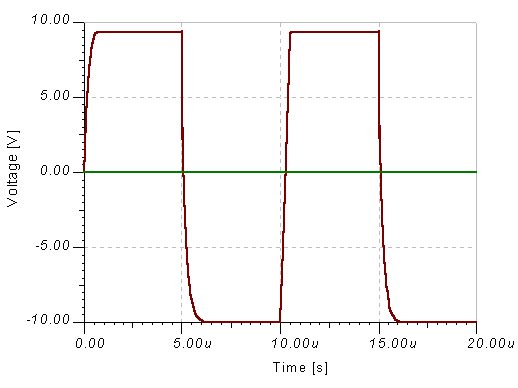

Прямоугольный отклик на частоте 100 кГц приложенного входного сигнала.

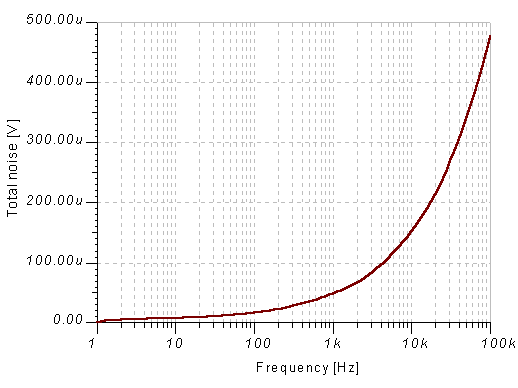

Измеренный шум с 600R нагрузки
