Электронный блок электропитания представляет собой очень простую и высокоэффективную ступенчатую схему преобразователя постоянного тока, которая требует нескольких внешних компонентов, может быть спроектирована с использованием усилителя DC / DC LM2700 с внутренним переключателем 3.6A, 80mohms и рабочей частотой, выбираемой с помощью штыря ,

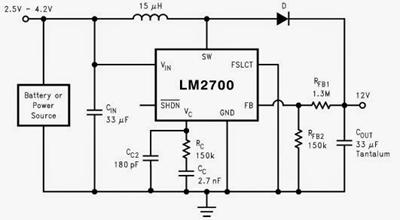

Схема преобразователя от 3 до 12 вольт:
Благодаря возможности производить 500 мА при 8 В от одиночной литиево-ионной батареи, LM2700 является идеальной частью для смещения ЖК-дисплеев. LM2700 может работать на частотах коммутации 600 кГц и 1,25 МГц, что позволяет легко фильтровать и создавать небольшие шумы. Внешний компенсационный штырь дает пользователю гибкость в настройке компенсации частоты, что позволяет использовать на выходе небольшие керамические конденсаторы с низким ЭПР. Эта схема может использоваться для карманных устройств и некоторых других переносных приложений. Этот повышающий преобразователь постоянного тока обеспечит выходное напряжение постоянного тока 12 вольт от диапазона входного напряжения от 2,5 до 4,2 вольт.
