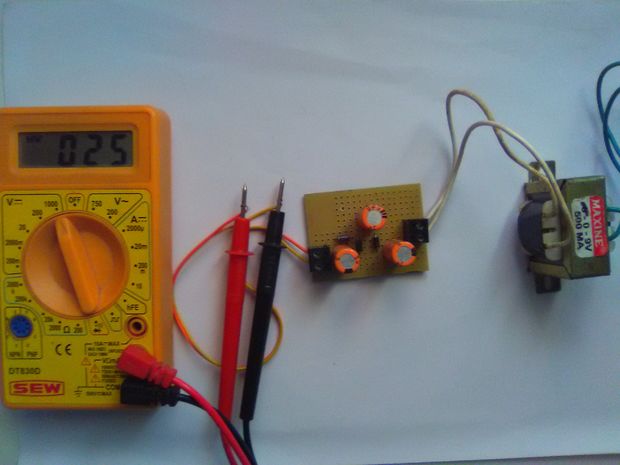

Эта схема преобразует переменное напряжение 9В в постоянное 25V. Использует широкодоступные компоненты, такие как диоды и конденсаторы для усиления.
Можно изменить номиналы конденсаторов для улучшения усиления.

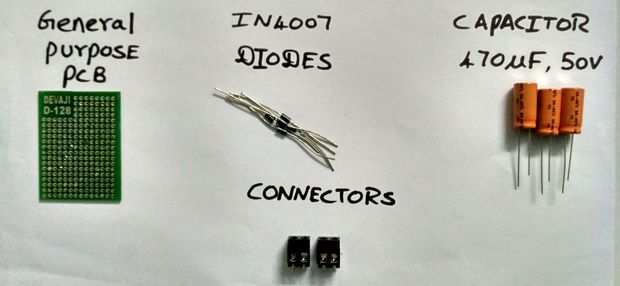

Требуемые компоненты

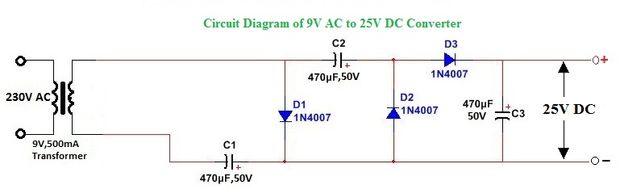

Принципиальная схема
Мы все знаем, конденсатор будет заряжаться и при максимальном пиковом напряжении, которые мы применяем. Конденсатор разряжается, когда синусоида пересекает нулевое состояние. Синусоида будет колебатья между положительными (+ 9В) и отрицательными значениями амплитуды (-9V). Во время колебаний синусоидальная волна будет пересекать нулевое напряжение (0В). Во время нулевого напряжения (0В) конденсатор разряжается. Во время разрядки конденсатора напряжение будет больше, чем исходное. Таким образом, усиление осуществляется конденсатором С1 в первой ступени. Это усиленное напряжение снимается с конденсатора С2 на второй ступени и во время разряда конденсатора С2 на второй ступени напряжение будет дополнительно усилено. Данное напряжение будет выпрямляться третьей ступенью (3) для преобразования переменного тока в постоянный ток и напряжение постоянного тока, в дальнейшем усиливается за счет С3 на третьей ступени. Вы можете увеличить значение конденсатора для улучшения усиления. DC напряжения очень опасны, когда они усиливаются выше определенных уровней напряжения по сравнению с переменным напряжением. Поэтому необходимо соблюдать элементарные правила безопасности.

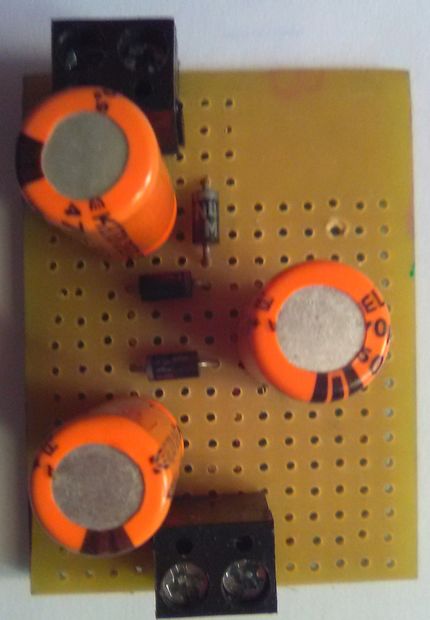

Расположение элементов на PCB общего назначения.
