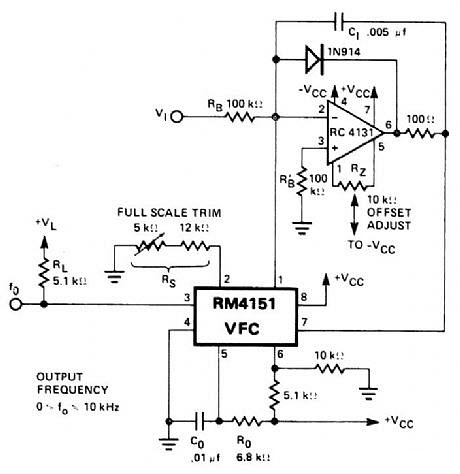

Преобразователь Raytheon RM4151 используется с интегратором-оператором для обеспечения линейного преобразования входов до -10 В постоянного тока в пропорциональную частоту выходных сигналов с квадратной волной. При максимальном входе -10 В отрегулируйте 5K полномасштабный тримпот для максимальной выходной частоты 10 кГц.
Установите регулятор смещения, чтобы получить выход 10 Гц для входа -10 мВ. Для работы от одного положительного питания замените opamp на RC3403A. - Линейная карта интегральных схем, Raytheon Semiconductor Division, Mountain View, CA, 1978, стр. 7-38.
