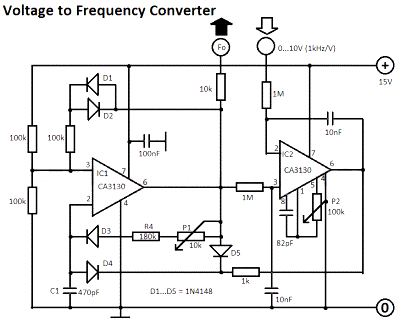

Схема преобразователя напряжения в преобразователь частоты имеет генератор, который управляется напряжением и имеет небольшое отклонение 0,5%. IC1 функционирует как мультивибратор и производит прямоугольные импульсы равной ширины. Ширина импульсов зависит от R4, P1 и C1. С P1 мы можем выполнить точную настройку выходной частоты.
схема преобразователя напряжения
Выходную частоту можно легко отрегулировать с помощью напряжения U1. D3, потому что мы хотим исключить влияние R4 и P1. Диоды D1 и D2 создают небольшой поток температуры. С P2 мы настраиваем напряжение смещения. Благодаря высокому качеству этот преобразователь частоты (VCO) может использоваться в больших областях применения.
