Ток в контуре обратной связи зависит от напряжения и Ri. Это приложения, где нам нужно передавать постоянный ток через нагрузку и поддерживать его постоянным, несмотря на любые изменения сопротивления нагрузки или напряжения нагрузки. Когда нагрузка не должна быть заземлена, мы просто размещаем нагрузку в цепи обратной связи и контролируем как входной, так и ток нагрузки от этой схемы.

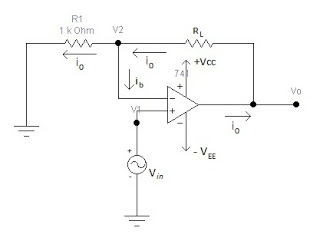

Эта схема показана на рисунке с преобразователем тока с плавающей нагрузкой. Преобразователь напряжения в ток может использоваться в таких приложениях, как низковольтный постоянный ток и вольтметры, диоды для поиска светодиодов (LEDS) и стабилизатор диодного тестера . На этой принципиальной схеме изображен преобразователь напряжения в ток, в котором нагрузочный резистор RL плавает (не подключен к земле). Входное напряжение подается на инвертирующую входную клемму, а поперечное сечение R1 обратной связи управляет инвертирующей входной клеммой. Эта схема также называется усилителем с отрицательной обратной связью по току, потому что напряжение обратной связи на R1 ( применяется к инвертирующей клемме) зависит от выходного тока i0 и находится последовательно с входным разностным напряжением vid.
