Схема обеспечивает простое и легкое решение для подключения компьютера к сети RS485 в режиме приемника или передатчика. Разработана на популярных MAX232 и MAX485. 9-контактный разъем «мама» связывает этот PCB с последовательным портом кабелем. Разъемы J1 и J2 обеспечивают MAX232 вводом / выводом (IO) и разъем CN1 обеспечивает MAX485 (IO). Электропитание может обеспечить регулируемый 5V DC. LED D2 обеспечивает визуальную индикацию мощности на этой плате и диод D1 предотвращает от подключения неправильной полярности электропитания на J3. Эта схема также может работать на 5В от хост-интерфейса, который может быть обеспечения через J1 в этом случае вам нужно удалить перемычки Link и J4. Разъем J2 обеспечивает дополнительную связь с другим набором уровня сдвига в MAX232. Кабель RS485 должен быть подключен в разъем CN2.
Подключение MAX232 и MAX485
1. Подключите контакт C разъема J1 на контакты DI разъема CN1
2. Подключите контакт B разъема J1 на контакт RO разъема CN1
Разъем J1 соединяется с входами для питания и In / Out сигналов.
Предоставляет данные с компьютера на компьютер (RXD)
Предоставляет данные для отправки на компьютер (TXD)
Вход питания 5-12В макс

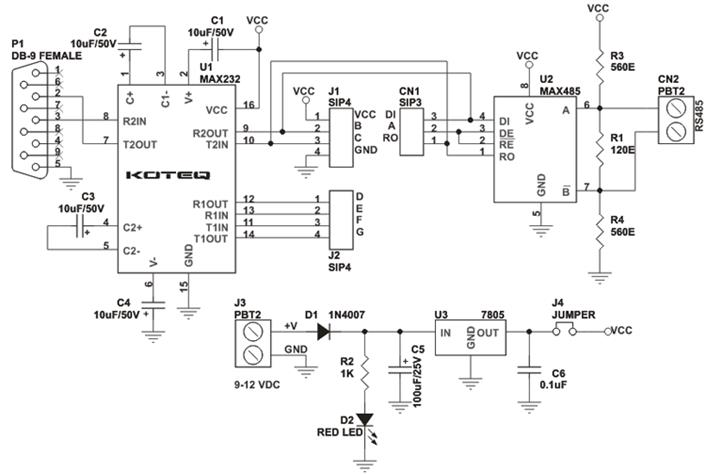

Принципиальная схема

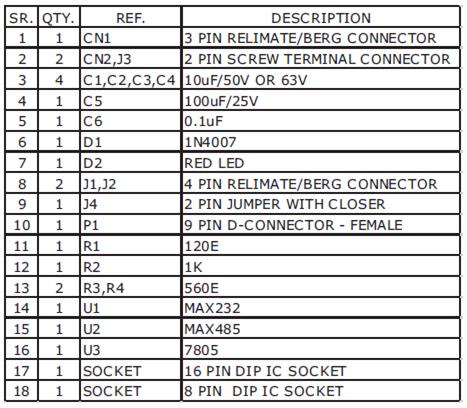

Детали
Компоновка элементов

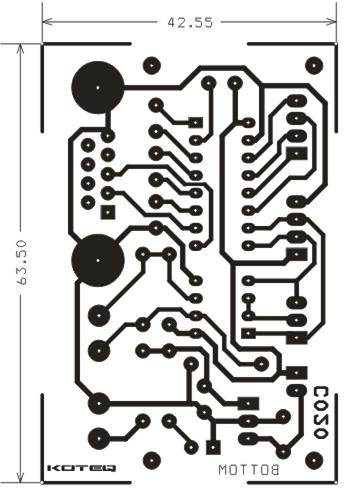

Печатная плата

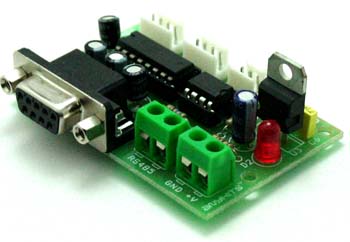

Готовый преобразователь RS232 в RS485
Автор: Ражкумар Шарма
