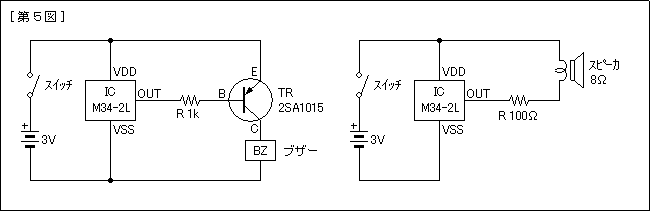

Схема, которая соединяет зуммер вместо светодиода. Звуковой сигнал будет два раза в секунду.
Схема справа если вы захотите подключить динамик.

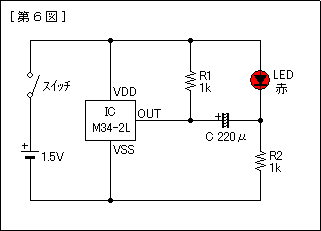

На фиг. 6 показана схема, которая использует принцип накачки заряда для мигания красного светодиода на 1.5V питания. Цикл мигания теперь немного быстрее, чем при 3V.

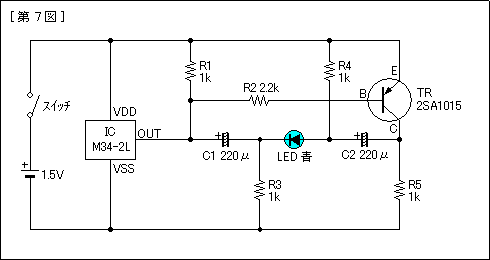

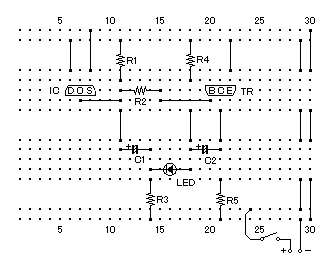

На фиг. 7 2-уровневая генерация высокого напряжения, для мигания синего светодиода на 1,5В. Прототип фото и схема проводки на макете показана ниже.
Сборка конструкции
