Прибор для измерения hfe транзистора
Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком "Карта сайта"

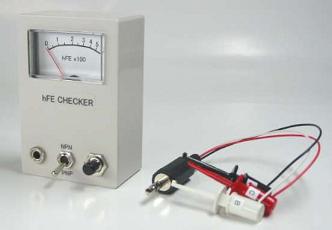

Мы сделали измерительный прибор для исследования HFE (усиление постоянного тока) кремниевого транзистора. Сформировали цепь фиксированного смещения постоянного тока базы, чтобы измерить ток коллектора.

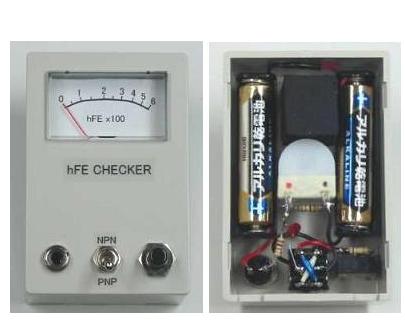

Полярности изменяются переключателем NPN / PNP, при нажатии кнопочного переключателя, отображается значение HFE. Для подключения к электродам транзистора, мы использовали разъем для стерео и штекера для «прозвонки» микросхем. Размер составил 50x75x30mm.

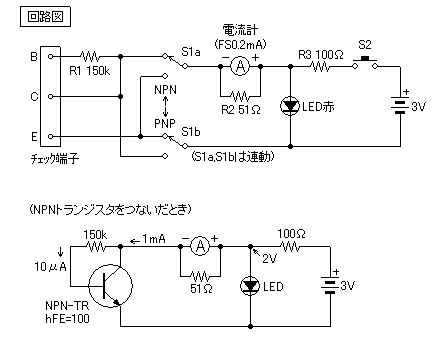

Принципиальная схема прибора
Источник питания 2 батарейки ААА (3V), создают постоянное напряжение около 2V с помощью светодиода, это напряжение питания измерительной схемы. При подключении транзистора, базовый ток около 10 мкА будет проходить через R1 (150kΩ). Амперметр будет подключен на коллектор. Если ток будет 1 мА, значение HFE будет 100. При 2mA HFE составит 200. На рисунке показана схема при подключении транзистора NPN, но при подключении транзистора PNP переключим S1, полярность между коллектором и эмиттером поменяется. Амперметр имеет полную шкалу 0.2mA, и внутреннее сопротивление 1.4kΩ. При параллельном подключении сопротивления 51Ω, прибор можно использовать в качестве измерителя тока до 6mA. Это означает, что вы можете измерить HFE до 600 единиц.

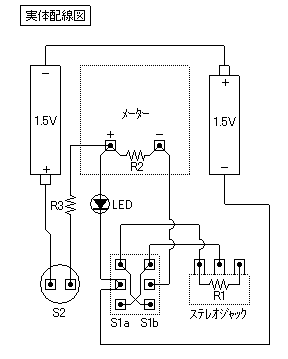

Компоновка элементов
Детали используемые при изготовлении прибора.
- Красный светодиод TLR123
- Сопротивление 51Ω 1 / 4W
- Сопротивление 100Ω 1 / 4W
- Сопротивление 150kΩ 1 / 4W
- Амперметр
- 6P тумблер
- 2P кнопочный переключатель
- Стерео штекер
- Стерео джек
- IC щуп
- батареи AAA
- SW-75S
