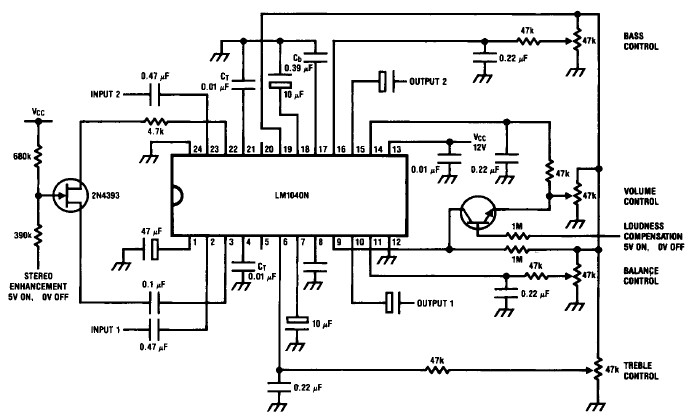

Очень простой проект схемы управления тонами может быть сконструирован с использованием этой электронной принципиальной схемы, основанной на ИС управления тоном LM1040. Эта электронная схема управления тоном очень проста и имеет множество функций, таких как: регулировка громкости, управление балансом и функция громкости. При настройке максимального усиления в обычной схеме применения LM1040 не может дать дополнительный импульс от управления громкостью с уменьшением коэффициента усиления. Если требуется, некоторый дополнительный импульс может быть получен путем ограничения диапазона регулирования тона и изменения Ct, Cb для компенсации.
Типичный уровень постоянного тока на выводах 3 и 22 составляет 7,5 В (Vcc = 12 В), при этом наложенный входной сигнал может использоваться для смещения переключателя FET, как показано для сохранения компонентов. Для коммутации с сигналом 0 В-5V при использовании питания 12 В требуется низковольтный FET. При больших уровнях переключения это менее критично. Входной сигнал базового входа с высоким импедансом PNP штыря 9 управления громкостью легко переключается с помощью NPN-транзистора общего назначения. Как вы можете видеть на принципиальной схеме, эта электронная схема имеет два отдельных входа и два выхода и одно соединение переключателя стереофонического усиления.
