Профессиональный мобильный (1G 2G 3G 4G) и WiFi Jammer

Jammer может использоваться как внутри, так и снаружи, а диапазон охвата / диапазона составляет около 30 метров, чтобы отключить беспроводные устройства от их связи с базовой станцией. В схеме проектирования мы используем диапазоны частот, зарезервированные операторами мобильной связи, а также диапазон 2,4-2,5 ГГц, который не требует авторизации Wi-Fi. Давайте посмотрим на частотные диапазоны, используемые четырьмя различными поколениями мобильных телефонных систем.

Мобильная телефония началась с первого поколения, известного как 1G. Это была беспроводная аналоговая система, которая поддерживала скорость передачи данных до 2,4 кбит / с в 1980-х годах. Второе поколение 2G началось в конце 1980-х годов и развивалось в течение 1990-х годов. Передача голоса осуществлялась цифровым сигналом. Поддерживаемая скорость на канал составляет 64 кбит / с. Для первого поколения было выгодно, что диалоги могли быть зашифрованы перед передачей (более высокая безопасность), а более высокая скорость передачи (частотный диапазон) поддерживалась другими неответчивыми сервисами, такими как SMS и электронная почта. Он требовал меньше излучаемой мощности и, следовательно, уменьшал излучение. Третье поколение 3G началось в конце 1990-х годов и было разработано в течение 2000-х годов.Поддерживаемые скорости варьировались от 128 Кбит / с до 2 Мбит / с. Некоторые из преимуществ технологий третьего поколения:

·         • Видеозвонки, без сомнения, являются одним из самых обсуждаемых услуг 3G. Кроме того, помимо прослушивания своего разговора, он сможет увидеть его живым на своем мобильном экране.Конечно, оба совместимых устройства должны быть доступны.

·         • Подключение к Intemet в дополнение к прямой и бесшовной, теперь обеспечивает скорость до 384 Кбит / с.

·         • Высокая скорость передачи данных значительно упрощает использование различных мультимедийных приложений. Например, отправка MMS другому абоненту занимает не более 10 секунд - когда в сетях 2G это время превышает 1 минуту.

·         • Потоковое видео - это еще одна услуга, предоставляемая сетями 3G. Высокая скорость передачи данных позволяет передавать аудиосигналы в реальном времени, перемещение и высокое разрешение. Таким образом, можно смотреть телевизионные программы, жить или записываться независимо от места и времени.

·         • Услуги позиционирования в сочетании с технологией GPS, которые объединяют карты области, которую мы находим, находим лучший маршрут до нашего пункта назначения, различные соседние достопримечательности и т. Д.

4G, как следует из названия, является преемником поколения 2G и 3G. В поколении 2G мы перешли от аналоговой к цифровой передаче, где мы могли отправлять сообщения или отправлять электронную почту на нашем мобильном телефоне, а затем мы отправились в 3G (3G), где у нас мог быть доступ к Интернету на мобильном телефоне или на компьютере. живые музыкальные файлы со скоростью до 1,4 Мбит / с. С технологией 4G достигается широкополосная связь, аналогичная Wi-Fi, но намного длиннее 100-метрового Wi-Fi. Также поддерживаемые скорости для загрузки или загрузки файлов становятся намного больше, как показано в приведенных ниже таблицах.

Мы имеем дело только с локальными помехами в нижней полосе частот (спектральные диапазоны), беспроводной связью мобильной телефонной станции с мобильным телефоном. Это приводит к прерыванию связи мобильного телефона с базовой станцией на небольшом географическом расстоянии вокруг мобильного устройства. Частоты Up-Link используются для передачи мобильного телефона на антенну базовой станции компании мобильной связи. Если мы будем вмешиваться в этот частотный диапазон, мы будем вмешиваться в прием беспроводной базовой станции, а не при приеме мобильного телефона, что может привести к блокированию покрытия сети провайдера с любыми последствиями.

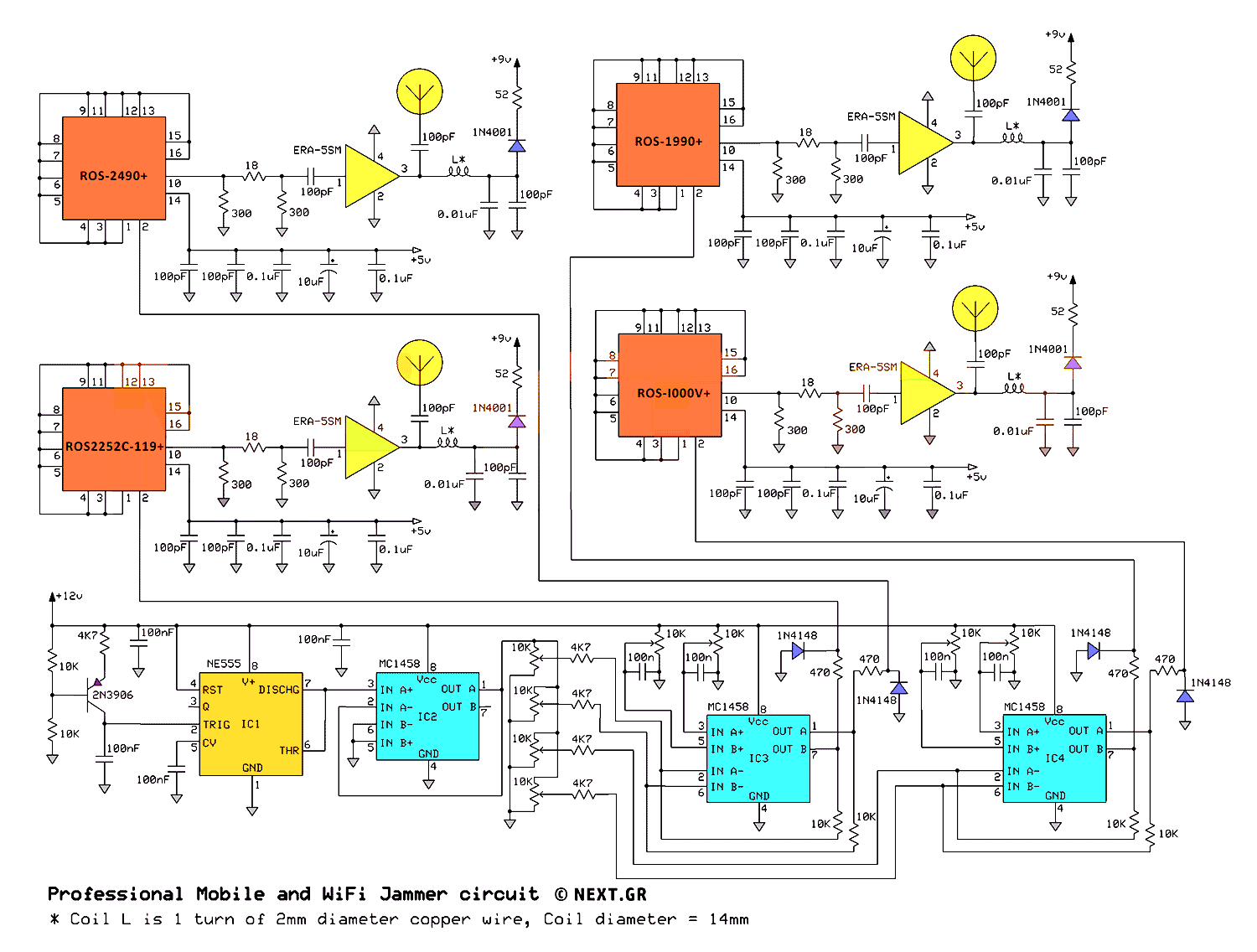

Схема сумматора объединяет пилообразное напряжение с шумом для вывода окончательного сигнала на генератор напряжения VCO. Таким образом, нам удается шуметь над лесопильным заводом. Схема состоит из четырех VCO ( ROS-I000V + , ROS-1990 + , ROS2252C-119 + , ROS-2490 + ), вход которых управляется упомянутым выше сумматором, а их выход усиливается усилителями  ERA-5SM +  .

Сначала мы должны настроить VCO. В центре полосы частот, которую мы хотим вставить. Как только мы установили центральную частоту, мы добавим соответствующий сигнал пильного напряжения, чтобы покрыть полосу пропускания конкретной полосы частот и шум соответствующей мощности, которая вызывает помехи. VCO работают в диапазонах частот 2G, 3G, 4G и Wi-Fi.В спектрометре мы увидим помехи, которые мы создаем в диапазоне частот от 930 МГц до 955 МГц (2G), в то время как полоса частот нижних частот полосы 2G составляет от 925 МГц до 960 МГц.Интерференция, которую мы генерируем, достаточно покрывает желаемый частотный диапазон. Пока полосы частот, на которые мы намереваемся вмешиваться, мы взяли дополнительные спектральные изображения для остальных трех диапазонов (3G, 4G и Wi-Fi).Как показано в схеме, мы не можем отдельно настраивать диапазоны частот для каждого VCO, поскольку используется только один выход, который одновременно подает все четыре VCO. Чтобы решить эту проблему, мы создали новую плату с четырьмя различными тихими сигналами напряжения, один для питания каждого VCO. Интегрированный  NE555  использовался в сочетании с конденсатором C3 (100nF) и питанием 12 вольт, что обеспечивает минимальное требуемое напряжение 9 вольт на ноге 2. В результате штырь 6 NE555 создает пильное напряжение, а затем управляет изолятором напряжения ( буфер MC1458 ), так что его характеристики (ширина, частота) не зависят от входного импеданса следующего шага.

В схеме вы можете увидеть 4 потенциометра в серии, которые принимают напряжение пиления и приводят его к соответствующему смесителю через сопротивление 4.7k в сочетании с шумом. Каждый потенциометр (от P6 до P9) отдельно регулирует смещение соответствующего VCO. При смещении VCO мы устанавливаем компонент напряжения постоянного тока, чтобы он находился между соответствующими точками V-настройки. Затем смеситель устанавливается на уже сформированное пильное напряжение, а конечный сигнал подается на вход соответствующего генератора (VCO). Диоды 1N4148 используются на входе осцилляторов, так что отрицательное напряжение не проходит.

Оптимизация конструкции может быть достигнута путем тестирования ее в помещении и на открытом воздухе, использование различных сред, а также более подходящие антенны увеличат ее активный диапазон.
