Страница посвящена всем, кто программирует устройства на PIC (Microchip) через USB-порт. Заглянув в Интернет, я нашел неплохую программу под названием «OpenProg», включающую несколько схем, печатных плат и кода . Меня беспокоило , что на основной плате должна быть установлена специальная плата в зависимости от запрограммированной модели. Более того, предложенный макет не отвечал моим личным идеям «компактного взгляда». Итак, я предлагаю здесь небольшую топологическую версию этой схемы, в которой используется один встроенный смарт-разъем ZIF. В нижней части этой страницы я предоставляю копию программы для загрузки на PIC18F2550, используемый для управления функциями программирования, а также копию программы на стороне ПК. Я протестировал программу на Win-8 без проблем. Учтите, что на сайте OpenProg доступна более новая версия программного обеспечения.

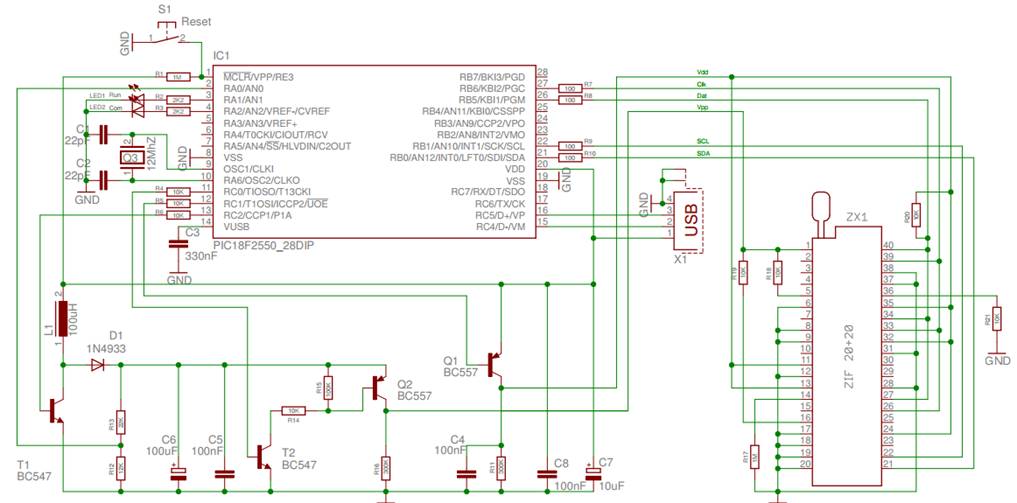

Схема

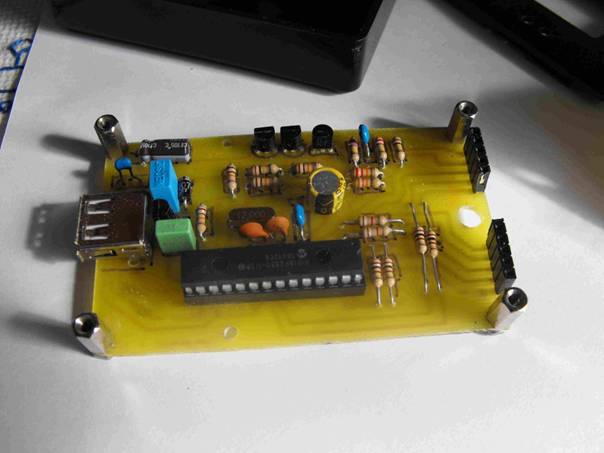

Постройте сначала основной модуль, используя низкопрофильные компоненты, находящиеся на высоте менее 10 мм от поверхности печатной платы, так как над ней будет установлена вторая. Установите стойки высотой 4 миллиметра, чтобы обеспечить окончательную сборку второй платы. Используйте детали с низким профилем для фиксации направляющих.

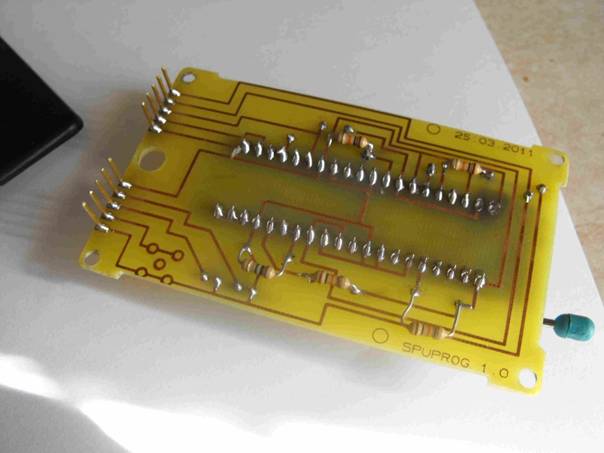

ZIF - довольно деликатный компонент перед окончательной пайкой. Обращайте внимание на то, чтобы избежать любых усилий, которые могут привести к повреждению или деформации. Для облегчения установки гнезда ZIF на печатной плате лучше делать отверстия диаметром 1,2 мм.

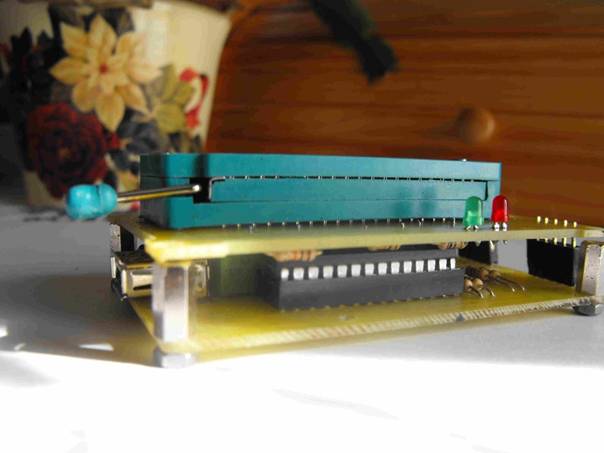

После того, как две схемы готовы, соедините их, используя линии полосы, и установите блок, используя столбцы. Используйте винты с потайной головкой , чтобы избежать чрезмерного натяжения винтов относительно верхней поверхности второй печатной платы.

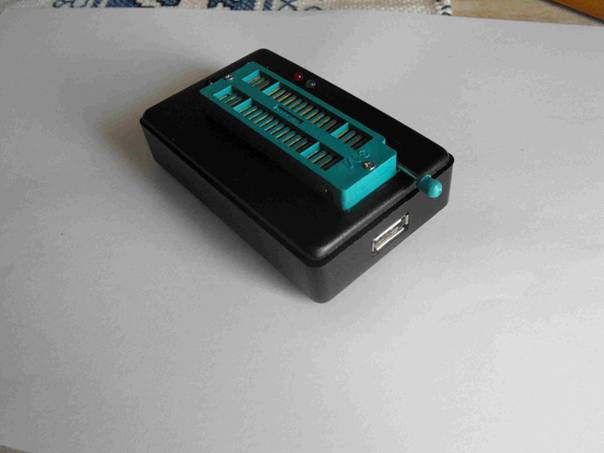

Коробка
Как было сказано ранее, исходный сайт предлагает как прошивку, так и программное обеспечение для ПК. Во всяком случае, чтобы начать использовать этот программатор, я предлагаю вам использовать версии, которые я использовал во время редактирования проекта. После некоторых тестов вы можете попробовать новые обновленные версии, доступные на исходном сайте.

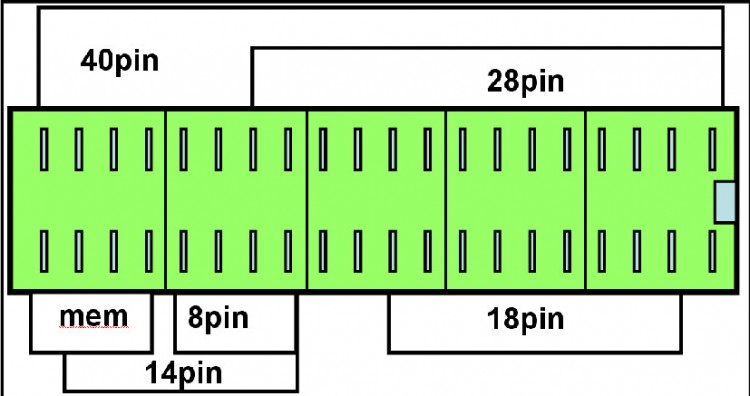

Подключите программатор к компьютеру с помощью USB-кабеля A-Type. Устройство рассматривается как универсальное. Зеленый светодиод сначала быстро мигает, сообщая о текущем соединении. Затем медленно гаснет, указывая, что фаза соединения завершена. Программное обеспечение для ПК позволяет записывать и считывать EEPROM любого PIC, установленного на ZIF сокет. Контрольные функции позволяют измерять высокое напряжение Vpp, генерируемое повышающим преобразователем, присутствующим на главной цепи. Это напряжение в любом случае уже проверено самой firware. Запрограммированный PIC должен быть позиционирован на разъеме ZIF, как показано на следующем рисунке.

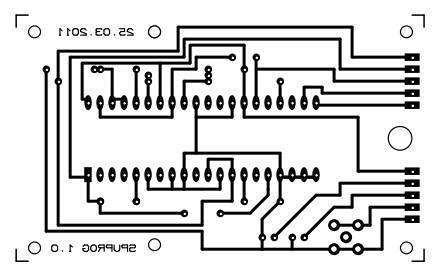

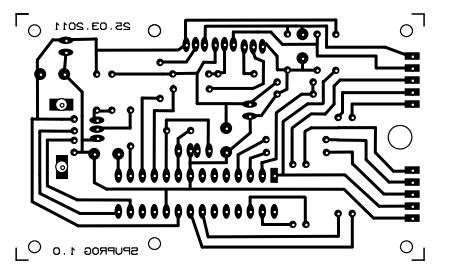

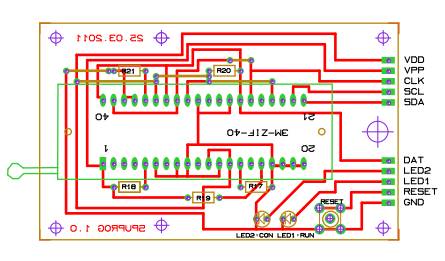

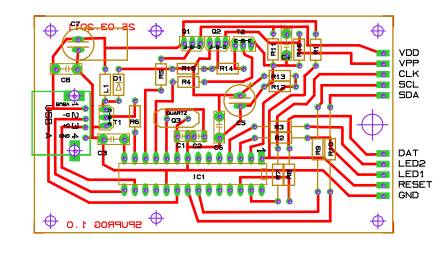

Печатная плата
Скачать
