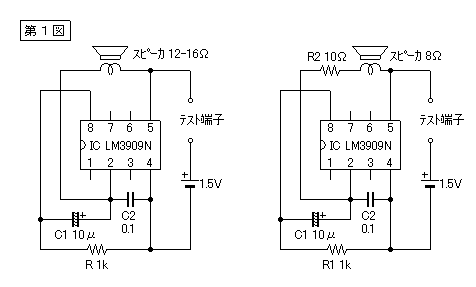

Схема в левой части рисунка. 1 является стандартной, которая была указана в документации фирмы изготовителя. Полное сопротивление громкоговорителя 12 ~ 16Ω. 8Ω'm динамик применять бесполезно. С другой стороны, правая часть схемы показывает как подключить к динамик 8 Ом через 10 Ом сопротивление.
При подключении низкого сопротивления громкость будет немного меньше. Ток составит 13мА. Частота колебаний при C1-4.7μF дойдет до 280Hz.

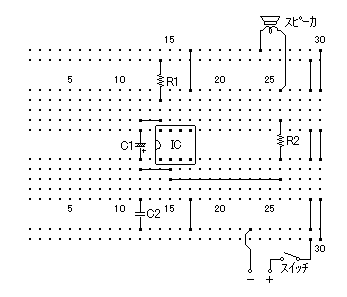

Вариант схемы на фиг. 1 я пытался додумать самостоятельно.

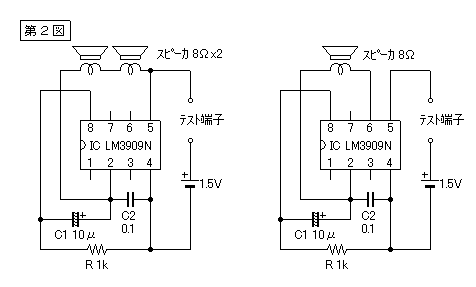

Подсоединил два 8 Ом динамика чтобы получить 16Ω, звук увеличился.
Добавив некоторые элементы получил генератор звуковых частот.

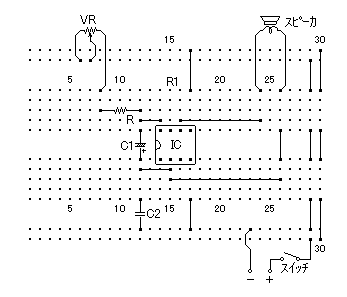

Чтобы свободно изменять громкость добавил переменное сопротивление 1к Ω и постоянное 100 Ω схема на фиг.3. Частота колеблется от 1520Hz до 260Hz. Ток потребления был 11mA, когда для достижении максимального объема необходим 25мА.

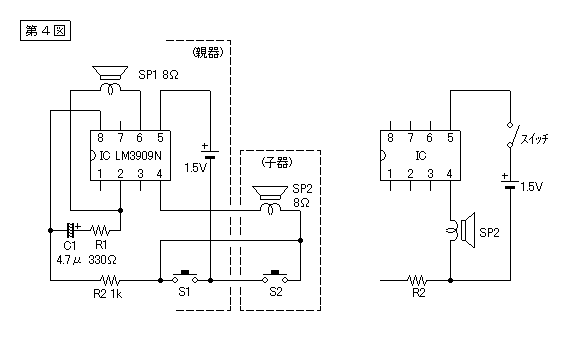

На фиг. 4 представлен тренировочный инструмент для освоения кода Морзе для двух операторов. Частота колебаний составляет около 270Hz. Частота уменьшиться если R1 увеличить. Для увеличения, необходимо снизить номинал.
Потребление тока составило около 15мА.
Можно добавить световой индикатор на светодиоде. Но вместо звукового преобразователя поставим пьезоэлектрический динамик Будет небольшой звук по сравнению с динамиком 8 Ом. Частота составляет около 710Hz.
