Очень простой, но очень быстрый проект электронной схемы зарядного устройства, линейная технологическая корпорация представляет LTC4012, LTC4012-1 и LTC4012-2, быстродействующие 4A-совместимые высокопроизводительные контроллеры зарядного устройства с переключателями для нескольких батарей. LTC4012 поддерживает Li-Ion Polymer, NiMH, NiCd и герметичные химические батареи с кислотной батареей в одно- и многоканальных конфигурациях. LTC4012 предлагает регулируемое напряжение питания батареи, в то время как LTC4012-1 и LTC4012-2 используют программируемый внутренний резисторный делитель для зарядки от литиевых ячеек от 1 до 4 серий, умноженных на 4,1 и 4,2 В соответственно.

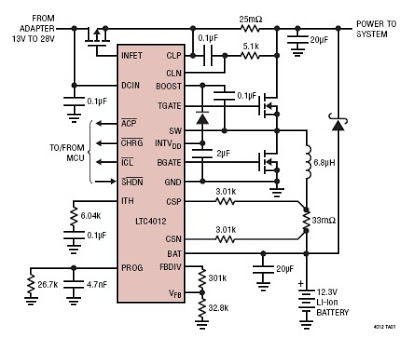

Принципиальная электрическая схема:
Основные характеристики чипов семейства LTC4012: Эффективная топология 550 МГц Синхронная Бак PWM, ± 0,5% Точность выходного напряжения на плаву, программируемый ток зарядки: точность 4%, программируемый предел тока адаптера переменного тока, отсутствие звукового шума с керамическими конденсаторами, идеальный диод INFET Low Loss Ideal Diode PowerPath ™, широкий диапазон входного напряжения: от 6 до 28 В, широкий диапазон выходного напряжения: от 2 до 28 В, индикаторы для переменного тока, зарядка, C / 10 Обнаружение тока и ограничение входного тока, аналоговый монитор зарядного тока, выключение .
