Простой цветовой орган



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Простой цветовой орган может быть построен с горсткой дешевых компонентов. В этом дизайне нет сетевого трансформатора. Есть встроенный микрофон и три широко регулируемые полосы частот, полученных с помощью очень простых пассивных фильтров для Bass, Middle и Treble. Из-за очень низкого потребления тока этой схемы, электроснабжение может быть удобно уменьшено без рассеивания тепла реактивным сопротивлением C1; Затем выпрямляются D1 и D2 и уменьшаются до 24 В с помощью диода Зенера D3. Музыка, распространяемая громкоговорителем любого типа медиаплеера, снимается встроенным микрофоном, и результирующий сигнал значительно усиливается двухступенчатым транзисторным аудио усилителем Q1 и Q2. На выходе второй ступени звуковой сигнал фильтруется и разбивается на три полностью регулируемых полосы частот с помощью простого (хотя и эффективного) пассивного фильтра, образованного P1, P2, P3, R7, R8, C6 и C7, что позволяет избежать сложных активных фильтров на основе операционного усилителя. Транзисторы Q3, Q4 и Q5 являются драйверами для Triacs D4, D5 и D6 соответственно, но могут быть опущены, если используются высокочувствительные устройства Triac.



Цветной орган

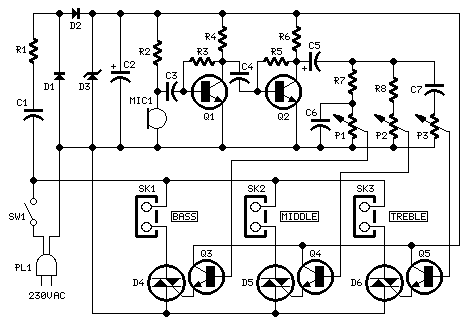

Принципиальная электрическая схема:



Детали:


P1, P2, P3 ________ 10K Линейные потенциометры
R1_____________470R 1 / 2W Резистор
R2_____________100K 1 / 4W Резистор
R3_______________1M 1 / 4W Резистор
R4______________22K 1 / 4W Резистор
R5_____________220K 1 / 4W Резистор
R6______________15K 1 / 4W Резистор
R7_______________1K5 1 / 4W Резистор
R8_______________4K7 1 / 4W Резистор
C1_____________330nF 400V Полиэфир Конденсатор
C2 _____________ 470μF 35V электролитический конденсатор
С3, С4, С6 _______ 100nF 63V полиэстер или керамические конденсаторы
С5 _______________ 1 мкФ 63V электролитический конденсатор
C7_______________4n7 63V полиэстер или керамический конденсатор
D1, D2 _________ 1N4007 1000V 1A Диоды
D3__________BZX79C24 24V 500mW стабилитрон
D4, D5, D6, _____ TIC206M 600V 4A симисторы
Q1 в Q5_______BC547 45V 100mA NPN Транзисторы
MIC1___________ Миниатюрная электретная микрофонная капсула
SW1____________SPST Тумблер 250V 10-15A
PL1____________Сетевая вилка
SK1, SK2, SK3 ____ Розетки



Используя типы Triac, предложенные в списке деталей, каждый канал может управлять несколькими лампами накаливания, мощностью до 800 Вт, но в этом случае для каждого Triac должен использоваться отдельный радиатор. Из-за отсутствия сетевого трансформатора избегайте подключения этой схемы к другим устройствам (например, к выходу усилителя с помощью кабеля). Пожалуйста, используйте только микрофон.





Для работы сети 110-120 В значение C1 должно быть удвоено: используйте два конденсатора 330 нф, подключенных параллельно или один конденсатор емкостью 680нФ 250 В. Никаких дополнительных изменений не требуется. SW1 должен быть высоковольтным выключателем с высоким током, так как он должен выдерживать общий ток, потребляемый всеми лампами, подключенными к трем выходам схемы.



Предупреждение! Устройство подключено к сети 220 В переменного тока, некоторые части на плате подвергаются летальному потенциалу! Не прикасайтесь к цепи при подключении.
