На этой диаграмме может быть разработана очень простая схема детектирования движения PIR. PIR-датчик движения, операционный усилитель, схема генератора звука и использование некоторых других распространенных электронных компонентов. ОУ-усилитель IC1D формирует частотную характеристику для усиления частот, возникающих при обнаружении движения, и отклоняет все остальные, например, из-за шума или медленных изменений температуры. По мере обнаружения движения напряжение на выходе будет меняться и запускаться либо IC1C, либо IC1B. ОУ-ампер IC1A, IC1B и IC1C конфигурируются как компараторы напряжения.

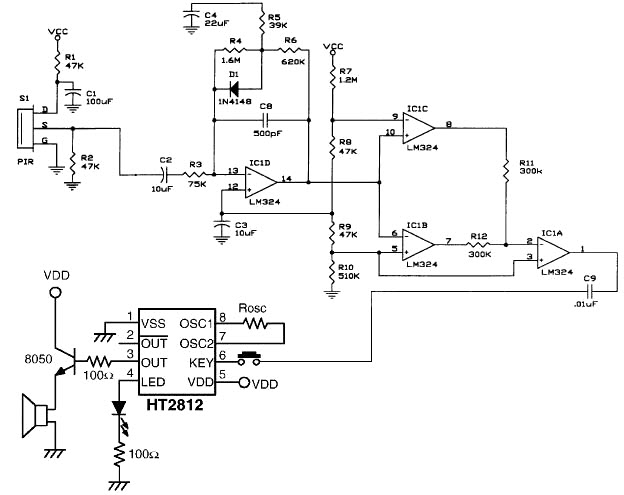

PIR Motion Detector Circuit Diagram:
Когда IC1D выдает напряжение ниже 1,41 В, он будет сильно вызывать контакт 2 IC1. Когда IC1D выдает напряжение выше 1,67 В, он заставляет штырь 8 и штырь 2 IC1 подниматься высоко. Высокий уровень с одним из этих случаев приводит к снижению выходного сигнала и позволяет C9 разряжаться через IC1A. Выгрузка C9 приведет к выталкиванию штырька 6 IC2 и запуск звукового генератора. Пассивный инфракрасный датчик (PIR), используемый в этой сигнальной цепи, может быть LHI-954, KDS245 или другим аналогичным типом. В качестве генератора звука вы можете использовать встроенную интегральную микросхему генератора звука HT2810 или HT2812. Для этой цепи сигнализации детектора движения требуется два напряжения постоянного тока 5 вольт для почти всех силовых соединений и 9 вольт для цепи генератора звука.
