Иногда возникает необходимость построить действительно простой генератор. Вряд ли может быть решение проще, чем схема, показанная здесь, которая использует только три компонента и предлагает пять отдельных октав, начиная с середины C (14). Октава 5 отсутствует из-за знаменитой (или позорной) пропущенной ступени в 11 IC 4060B. Мы могли бы назвать это генератором Колпитса 'без' С '. Из-за реактивности индуктора 100 мкГн и задержки распространения внутреннего генератора колебание настраивается примерно на 5 МГц. Когда это разделено, этап 14 приближается к частоте среднего C (средний C = 261,626 Гц). Этапы 13, 12, 10 и 9 обеспечивают более высокие октавы, причем этапы 8-4 находятся в области ультразвука.

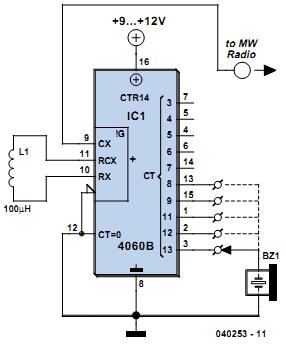

Схема простого осциллятора / генератора:
Если выход осциллятора подается на антенну радиоволны средней мощности, L1 может служить в качестве поисковой катушки локатора трубок с диапазоном около 50 мм. Это настраивается путем нахождения подходящей гетеродинной (битовой ноты) на полосе средних волн. В этом случае пьезоэлемент Bz1 опущен. Простой осциллятор / локатор труб потребляет около 7 мА от источника питания 9-12 В постоянного тока.
