Простой глубинный металлоискатель

Принцип, лежащий в основе металлоискателя, действительно очень прост. Доказательством этого является следующая схема, в которой она доказывает, что конструкцию металлоискателя можно выполнить за минуту, при этом мало компонентов, которые мы находим очень легко везде. Со схемой этого металлоискателя можно обнаружить металлическую монету глубиной от 90 до 100 см. В отличие от многих других детекторов, конструкция этого, относительно стабильна по координации и поэтому довольно проста в использовании.

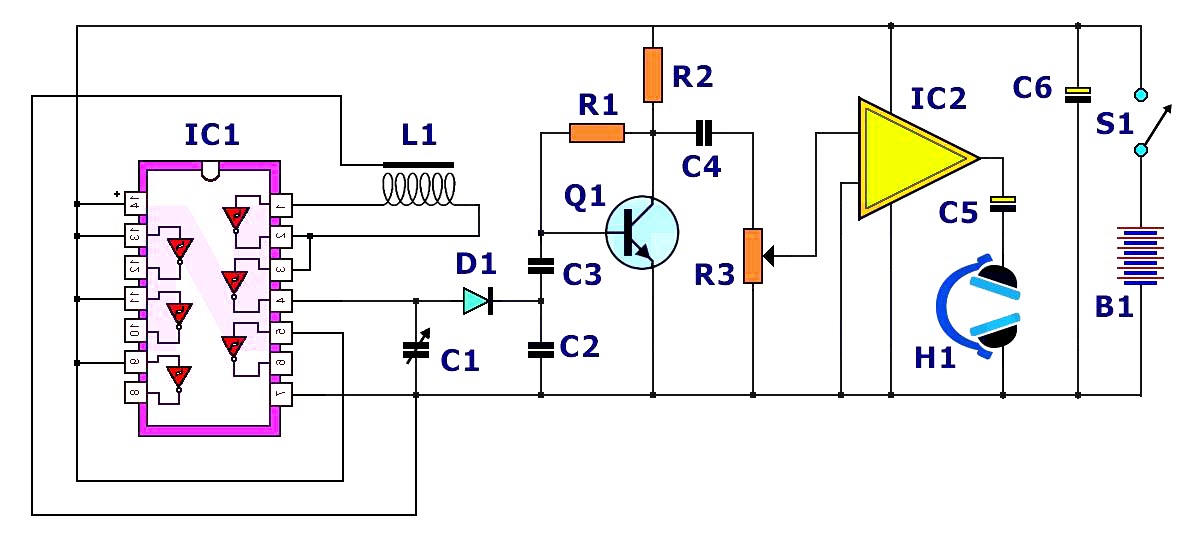

Как и многие другие детекторы, в этом используется принцип Beat Frequency Oscillator (BFO). В соответствии с этим принципом мы создаем тон, частота которого представляет собой разность между переменным генератором и опорным генератором. В настоящей схеме мы получаем опорную частоту из второй части схемы, которая приравнивается к приемнику средней волны, а осциллирующий осциллятор растет вокруг интегрированного шестипозиционного триггерного триггера Шмитта. Катушка обнаружения самонастройки вставлена ​​между входом и выходом одного из шести ворот 40106. Согласно теории индукция противоположна быстрым изменениям каждого приложенного напряжения.Таким образом, глядя на приведенную здесь принципиальную схему, любое изменение логического уровня на клемме 2 IC1 будет применяться с задержкой на входной клемме 1. Эта задержка вызывает колебание схемы, и результирующий сигнал индуктивно соединен с приемной схемой , Хотя приемная схема настроена на частоту, которая намного выше, чем у порога 40106, запуск BFO работает одинаково хорошо с его гармоническим генератором. В случае, когда в области катушки имеется некоторый металл, индукция L1 будет увеличиваться (или уменьшаться), вызывая падение (или увеличение) частоты генератора. Это явление преобразуется в аудиосигнал, усиленный LM386 на наушниках. С потенциометром R3 регулируется громкость. В зависимости от конструкции 40106, которую мы используем, генератор работает на частоте 200-300 кГц. IC1 также используется в качестве изолятора, гарантируя, что осциллятор будет видеть свет, относительно постоянную нагрузку и, таким образом, поддерживать стабильность (в пределах нормы) выходной частоты.

Конструкция катушки

Катушка обнаружения состоит из 70 катушек изолированной медной проволоки диаметром 0,35 мм, обернутых в форму диаметром 120 мм. Во время обертывания мы можем стабилизировать спирали липкой лентой. После завершения обмотки полностью изолируйте катушку с помощью изоляционной ленты.

Катушка Экранирование и подключение

Затем нам придется экранировать катушку, и для этого мы используем некоторые фольговые полосы из алюминиевой фольги. Сначала мы обматываем изолированную катушку, голый медный провод, который затем будет электрически подключен к экрану. Металлические полосы теперь закреплены вокруг катушки, покрывая голый медный провод. Хотя экранирование должно охватывать весь периметр катушки, мы должны оставить небольшой зазор около 10 мм, или, другими словами, начало и конец каждой металлической полосы не должны соприкасаться. Защитите полоски брони с помощью изоляционной ленты. Затем соедините концы катушки с контуром, где для лучшего качества транспортировки используется экранированный сигнальный кабель микрофона. Разумеется, все присутствие катушки обнаружения может стать более профессиональным, например, путем добавления диска и подходящей рукоятки. Завершая конструкцию, мы включите подачу металлического детектора с помощью батареи 9 В и повернем C1, пока не раздастся громкий свист. Теперь детектор готов и способен отличить металл от неметаллических объектов. В первом случае частота увеличивается, а во второй капли. Правда в том, что есть достаточно места для экспериментов по выходной частоте генератора и конструкции катушек.

Компоненты

R1 = 100 К
R2 = 10K
R3 = потенциометр 10K
C1 = 365pF переменный конденсатор
C2 = 100 нФ
C3 = 100 нФ
C4 = 100 нФ
C5 = 220 мкФ / 16 В
C6 = 100 мкФ / 16 В
D1 = AA119
Q1 = 2N3904
IC1 = 40106B
IC2 = LM386
L1 = Поисковая катушка (см. Текст)
S1 = включение / выключение
B1 = Батарея 9В
H1 = наушники
