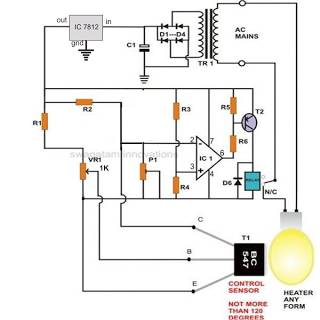

Электронная схема инкубатора с диапазоном чувствительности от 0 до 110 градусов по Цельсию. Обычные электромеханические датчики температуры или термостаты не очень эффективны. Обычно эти типы датчика температуры изготовлены из биметаллический полосы, когда температура подлежащая обнаружению достигает пороговой она изгибается и срабатывает на отключение. Тем не менее, точки перехода между переключением слишком длинные и не соответствует для точных операций.
Список деталей
R1 = 2k7,
R2, R5, R6 = 1K
R3, R4 = 10K,
D1 --- D4 = 1N4007,
D5, D6 = 1N4148,
P1 = 100K,
VR1 = 200 Ом, 1 Ватт,
С1 = 1000uF/25V,
T1 = BC547,
Т2 = BC557,
IC = 741,
Реле = 12 В, 400 Ом, SPDT.
Описание схемы
Известно, что каждый полупроводниковый электронный компонент изменяет свою электропроводность в ответ на разность температуры окружающей среды. Это свойство используется чтобы сделать контроллер и датчик температуры. Диод D5 с транзистором T1 вместе образуют датчик перепада температур и значительно взаимодействуют друг с другом при изменении соответствующей температуры окружающей среды. Резистор VR1 можно использовать наружно для оптимизации опорного уровня. T2 вместе с реле реагируют на команды датчика.
