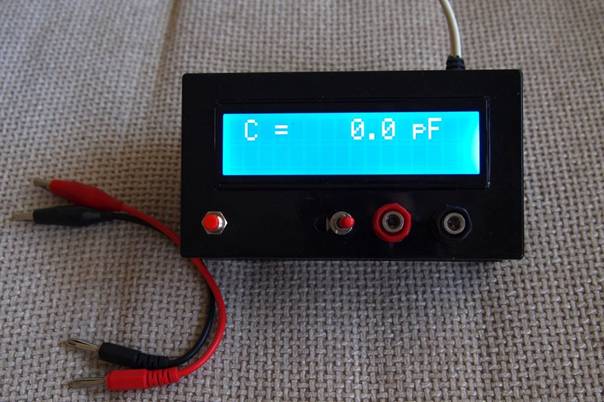

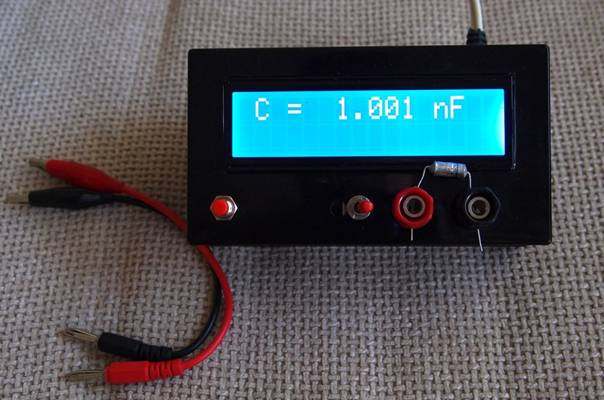

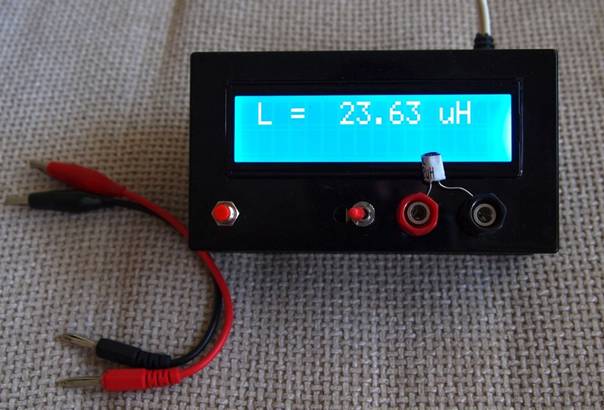

Схема представляет собой простой ЖК LC-метр на основе микроконтроллера PIC16F682A. В схеме, триммер-потенциометр 5k, но на самом деле я вставил 10k, после просмотра паспорта ЖК-модуля который я купил. Все три конденсатора 10uF являются танталовыми, а C7 - 100uF - 1000uF. Два конденсатора емкостью 1000 пФ - 1%, катушка - 82uH. Суммарное потребление (при подсветке) устройства составляет 30 мА. R11 ограничивает ток задней подсветки и должен быть рассчитан в соответствии с используемым модулем ЖК-дисплея. Я использовал оригинальную печатную плату в качестве отправной точки и изменил ее для лучшего соответствия моим компонентам. На последних двух снимках показан ЖК-дисплей в действии. В первом из них имеется 1nF / 1% конденсатор, а во втором - 22uH / 10% индуктивности. Устройство очень чувствительно - когда я устанавливаю измерительные провода, на дисплее отображается значение 3-5 пФ, но оно устраняется с помощью кнопки калибровки.

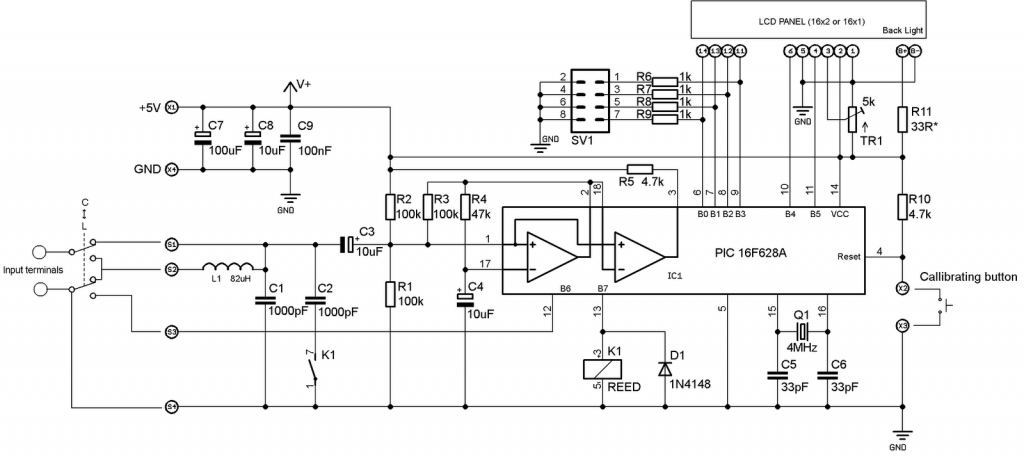

Схема

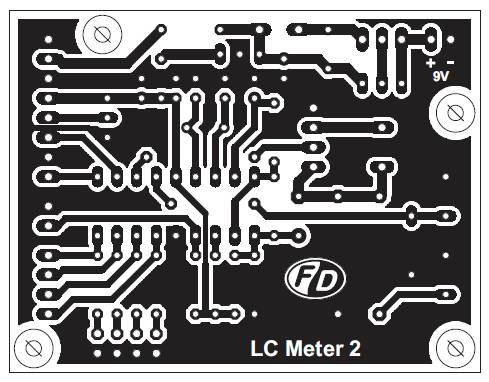

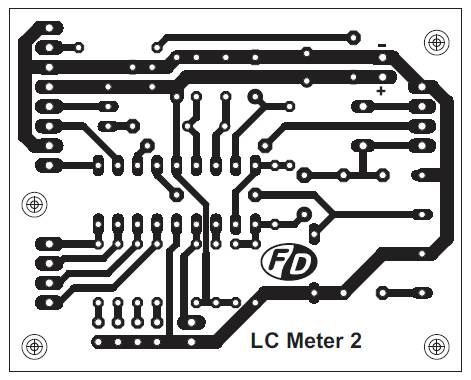

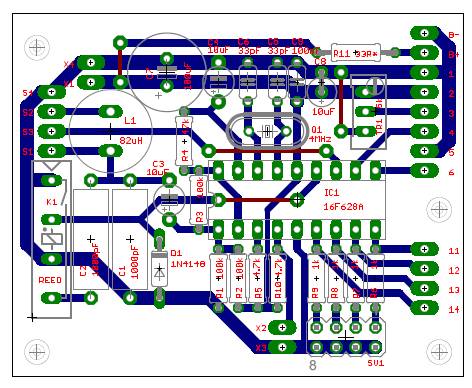

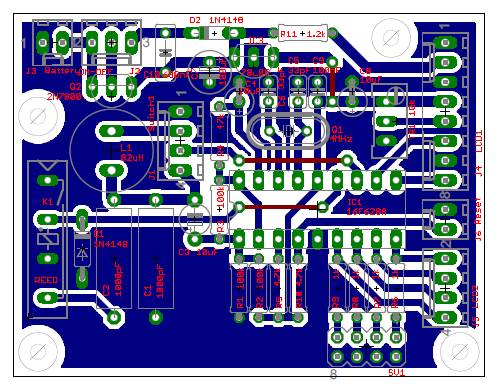

Печатная плата

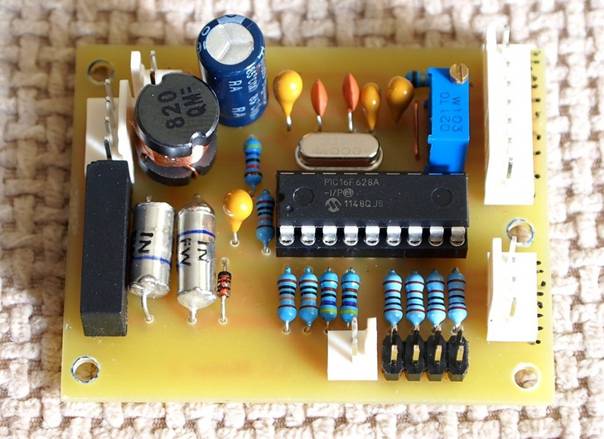

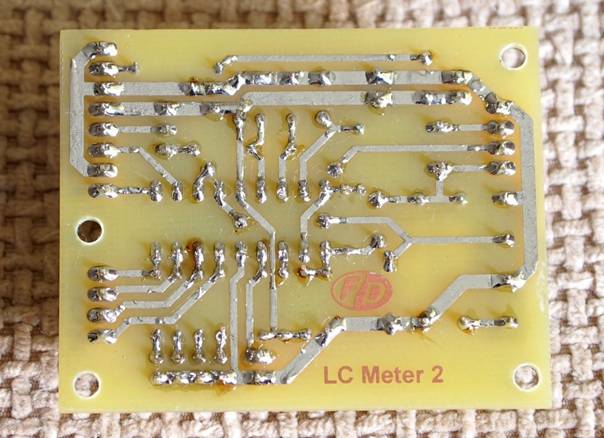

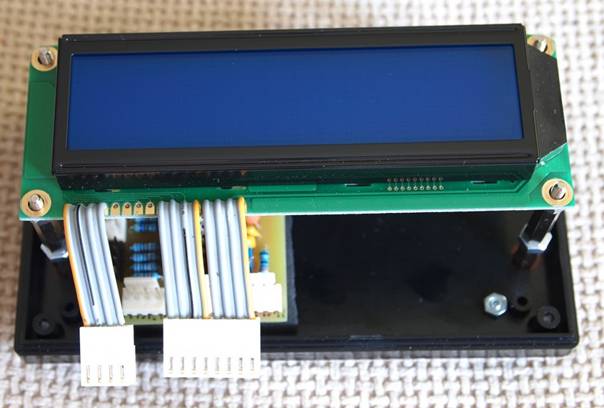

Фото
Скачать
