Локатор металла использует однотранзисторный осциллятор и радио AM для обнаружения металла. Транзистор Ql представляет собой pnp-транзистор, который подключен к осциллятору. Резистор Rl обеспечивает правильное смещение базы и конденсаторы C3 и 04, а поисковая катушка определяет частоту колебаний.

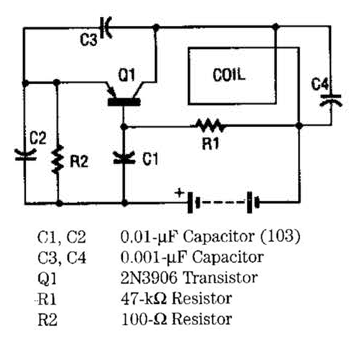

Схема расположения металлических локаторов:
Конденсаторы C3 и C4 фиксированы по значению, но поисковая катушка является индуктором, который изменяется в индуктивности (и, следовательно, изменяет частоту генератора) по мере приближения к нему металла. Частота генератора богата гармониками, и его выход попадает в диапазон широковещательной передачи AM. Металлический детектор работает, объединяя его выход с локальным генератором AM-радио. Результирующий сетевой выход радиосигнала - это низкочастотный тональный сигнал, который меняет уровень выше или ниже, когда металл приближается или убирается из поисковой катушки. Коммерческие металлодетекторы используют два генератора, поэтому они не требуют радио AM. Этот металлический локатор обеспечивает недорогую альтернативу дорогому металлическому локатору.
