Компактная, простая и недорогая электронная схема звукового усилителя конденсаторного микрофона, описанная здесь, обеспечивает высококачественный звук 0,5 Вт при напряжении 4,5 вольта. Он может использоваться как часть домофонов, раций, маломощных передатчиков и пакетных радиоприемников. Транзисторы T1 и T2 образуют микрофонный предусилитель.
Резистор R1 обеспечивает необходимое смещение для микрофона конденсатора, в то время как предустановленный VR1 функционирует как регулятор усиления для изменения его усиления. Чтобы увеличить мощность звука, низкоуровневый аудиовыход со ступени предусилителя соединен через соединительный конденсатор C7 с усилителем мощности звука, построенным вокруг BEL1895. IC.BEL1895 представляет собой монолитный усилитель мощности аудиосигнала, разработанный специально для чувствительных приложений радиоприемника AM, который обеспечивает 1 ватт в 4 Ом при напряжении питания 6 В.

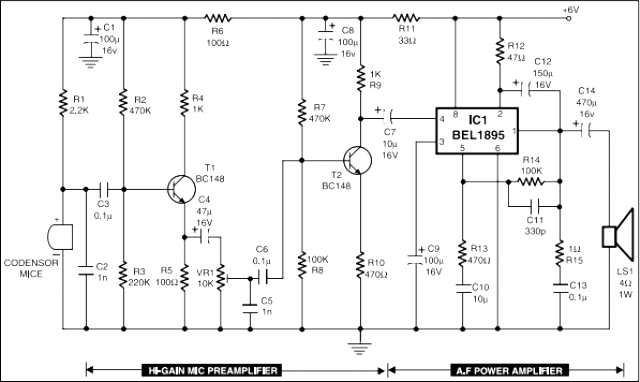

Принципиальная электрическая схема:
Он демонстрирует низкое искажение и шум и работает от напряжения питания 3 В-9 В, что делает его идеальным для работы от батареи. Поворотная цепь понижающего эффекта предотвращает удар при включении питания. Соединительный конденсатор C7 определяет низкочастотный отклик усилителя. Конденсатор C9 действует как фильтр отбрасывания пульсаций. Конденсатор C13 соединяет выход, доступный на контакте 1, к громкоговорителю. Комбинация R15-C13 действует как схема демпфирования выходных колебаний. Конденсатор C12 обеспечивает функцию крепления ремня безопасности. Эта схема подходит для маломощных радиопередатчиков HAM для обеспечения необходимой мощности звука для модуляции. С помощью простых модификаций он также может использоваться в цепях внутренней связи.
