Простые приемники на 2SK439E



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







На рисунке, схема приемника на FET транзисторе 2SK439E. Схема аналогична приемнику, выполненному на биполярном транзисторе.

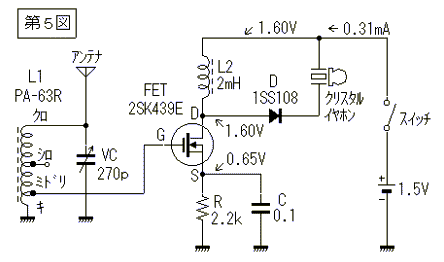

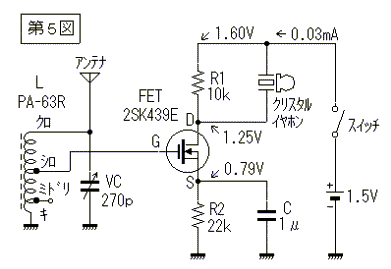

Принципиальная схема.



 На схеме показаны режимы токов и напряжений, по которым производим налаживание конструкции.

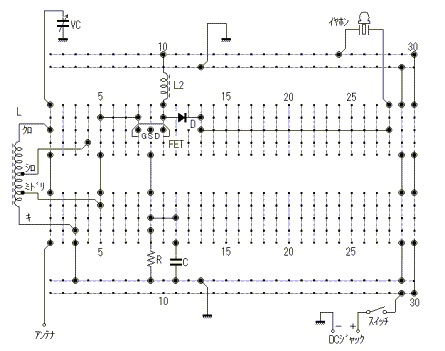

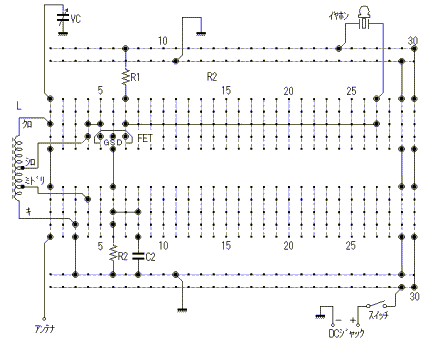

Готовое фото и схема подключения на плате.



Усилитель высокой частоты на FET 2SK439E



На рисунке, один полевой транзистор работает как усилитель высокой частоты для приема СВ или ДВ станций. Может работать с землей непосредственно, без резистора, подключенного к источнику питания.





Но мы подключим резистор на 2,2 кОм и шунтирующий конденсатор 0,1мкф, так как потребление тока для полевого транзистора  увеличивается. Кроме того, это сопротивление можно повысить примерно до 10 кОм. Вместо 2SK439E можно поставить замену 2SK241Y без потери качества принимаемых радиостанций.




Готовое изделие выглядит следующим образом.



Коротковолновый приемник на одном  2SK439E



Для катушки настройки использовали 10S9MHz СТЗ. Величина сопротивления источника и дроссельных катушек, были скорректированы,  при  трансляции станций. Кажется, что те, кто пролил какой-то степени тока лучше чувствительность.  Полоса принимаемых частот лежит в пределах 6 -21MHz при подключении 2 м проволочной антенны.





В один прекрасный день, мы смогли поймать около 50 станций. Все напряжения и токи, необходимые для налаживания приведены в схеме.



Фактическая схема подключения 65



Готовое изделие выглядит следующим образом.

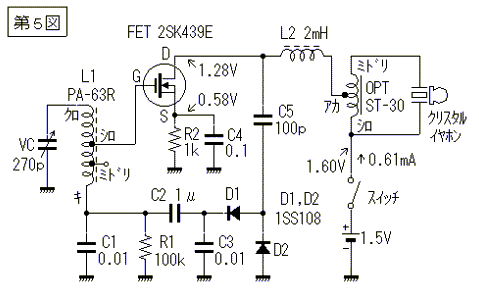

Простой рефлексный приемник на 2SK439E

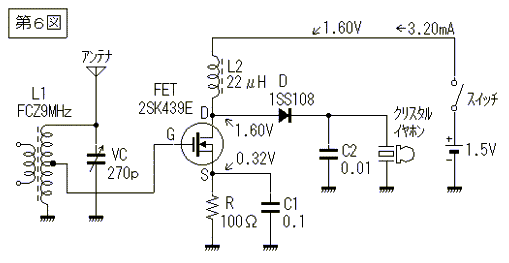

Схема представляет собой рефлексный приемник собранный на одном полевом транзисторе. Напряжение питания, одна пальчиковая батарейка на 1,5V.

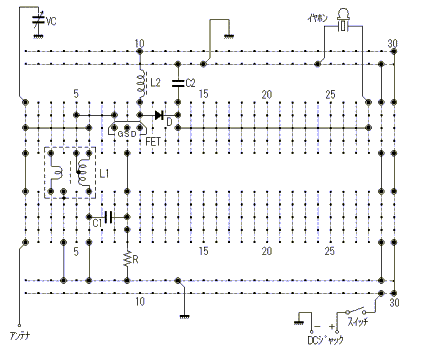

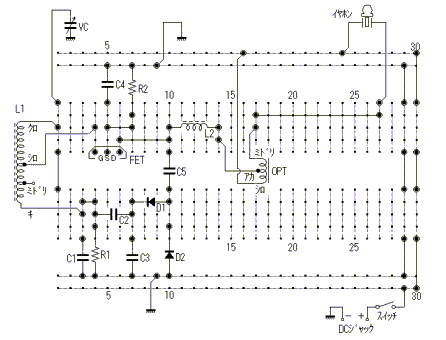

Сборка на макете и фото изделия.

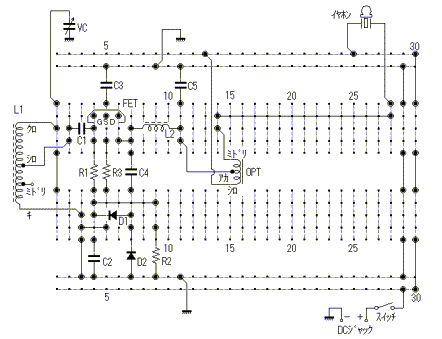

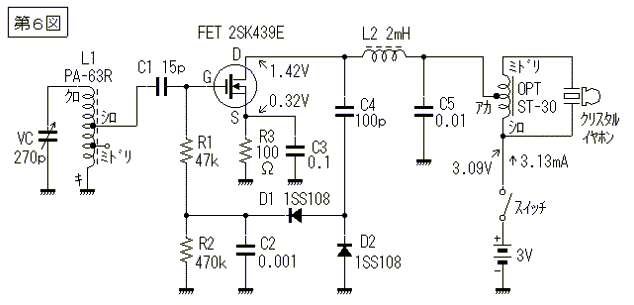

Следующая схема рефлексного приемника имеет повышенное напряжение питания 3V



При  напряжении источника питания 1.5В, звук был очень тихим. Пришлось поднять напряжение до 3V, что увеличило ток.





Готовое изделие выглядит следующим образом.

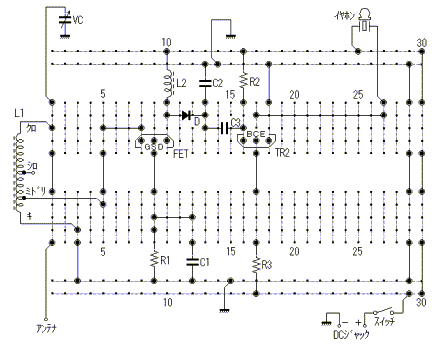

Рефлексный приемник на полевом и биполярном транзисторах

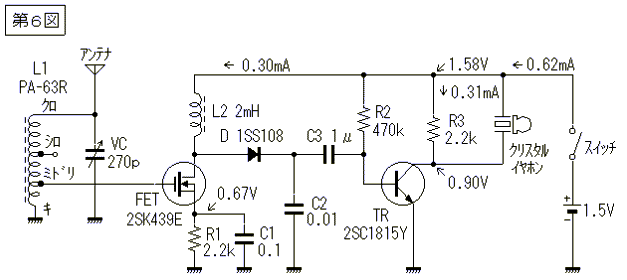

Приемник содержит два транзистора. Полевой выполняет роль усилителя радиочастоты, диод детектирует сигнал, а биполярный выполняет роль усилителя низкой частоты.





Поэтому приемник дает еще больший звук.





Готовое изделие выглядит следующим образом.
