Все наверное, знаете о высокой универсальности IC 741. Удивительно бесконечное число идей могут быть реализованы при добавлении всего несколько пассивных компонентов.
IC 741 является одним из самых универсальных и многоцелевых ОУ и могут быть подключены в многочисленных разному. Давайте изучим некоторые из наиболее важных конфигураций ОУ 741:

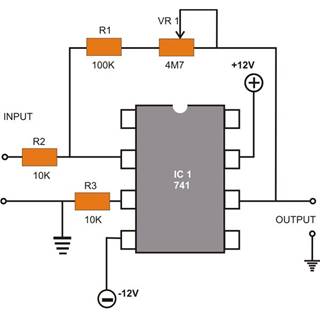

Усилитель постоянного тока:
Иногда становится важным для усиления напряжения постоянного тока, диаграмма показывает, как IC могут быть подключены в схемы усилителя. Как следует из названия, входной постоянный ток будет усиливаться на его выходе. VR1 могут быть использованы для регулировки усиления.

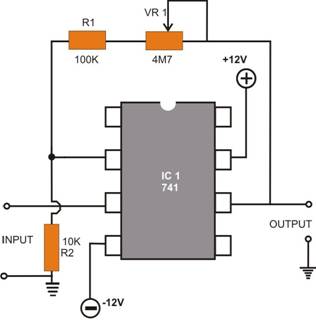

Неинвертирующий усилитель постоянного тока:
Эта конфигурация аналогична приведенной выше схеме, с той лишь разницей, сигнал на выходе, всегда равен полярности подаваемого входного напряжения.

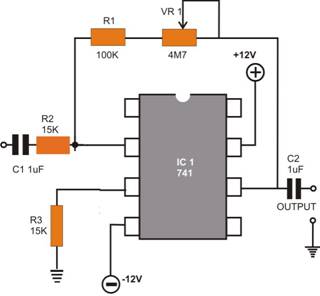

Обращая переменного тока усилитель:
Эта схема предназначена для использования с переменным или осциллирующим входным сигналом, в первую очередь для усиления частоты. Конденсаторы связи С1 и С2 образуют вход и выход. Снова здесь коэффициент усиления может изменяться с использованием VR1.

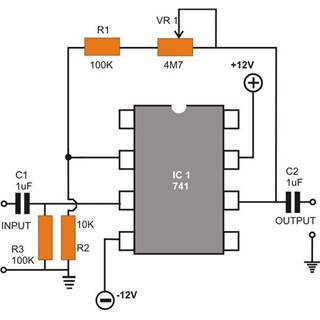

Неинвертирующий AC усилитель:
Выходной сигнал схемы обеспечивает колебания в фазе с входом в то время как предыдущие конструкции генерирует колебания с противоположной фазой того входа.

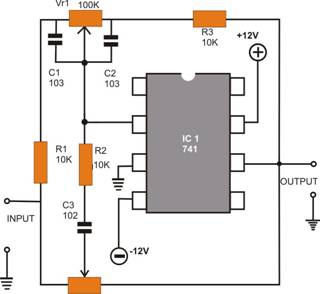

Активная регулировка тембра:
ОУ 741 может быть очень эффективно использован для обработки звуковых частот.
Схема показывает, как путем добавления всего несколько пассивных компонентов с IC 741 можно сделать активное управление тоном. Для заданных значений, схема обеспечивает усиление басов 12,5 дБ и срез 10,5 дБ в районе 100 Гц. Схема также имеет высокое входное сопротивление и низкое выходное сопротивление.

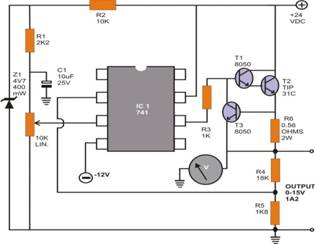

Окончательная схема в этой статье показывает классический регулятор напряжения источника питания постоянного тока. VR 1 используется для установки выходного напряжения прямо с нуля до максимума 15 вольт. Транзисторы используемые на выходе повышают ток. Предел управления может быть установлен путем изменения значения резистора R6.
