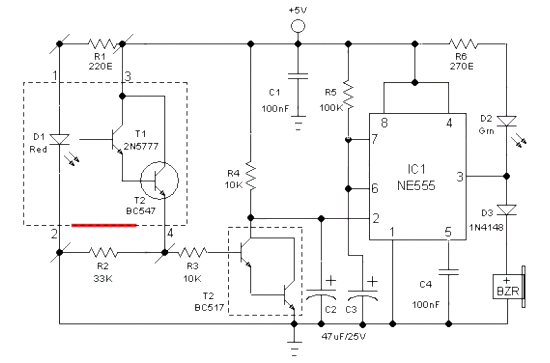

Промышленные прозрачные стеклянные сенсорные модули широко доступны, но не в пределах досягаемости среднего любителя электроники. Простая схема прозрачного стеклянного датчика может использоваться для экспериментов / хобби. Концепция очень проста и основана на самодельном сенсорном блоке, включающем один высокоэффективный сверхяркий красный светодиод (D1) и стандартный фототранзистор 2N5777 (T1). Цепи работают с хорошо регулируемым источником питания постоянного тока 5 В постоянного тока. Когда питание повернуто на ON, световой передатчик D1 начинает излучать видимый пучок красного цвета по направлению к наружному через стеклянное стекло красного цвета. Если перед ним вставлено прозрачное стекло, в пределах 1-5 мм свет от D1 не сильно отражается. Таким образом, T1 не работает, а моносхема, подключенная к сети IC1 (NE555), находится в режиме ожидания. Это условие обозначается зеленым светодиодом (D2). Однако в случае некоторых (не всех) неясных / окрашенных / помеченных стеклянных материалов отраженный красный свет от него включает фототранзистор T1 и IC1, вызванный этим действием. Немедленно D2 гаснет, и пьезобузцер начинает издавать звуковой сигнал в течение короткой продолжительности (около 5 секунд с показанными значениями R5, C3). Этот акустический эхолот можно заменить реле 5 В / 600 Ом для управления внешними нагрузками. Не забудьте добавить свободный контур (например, 1N4148) через катушку реле в антипараллельном режиме для подавления счетчика emf, генерируемого при переключении реле.

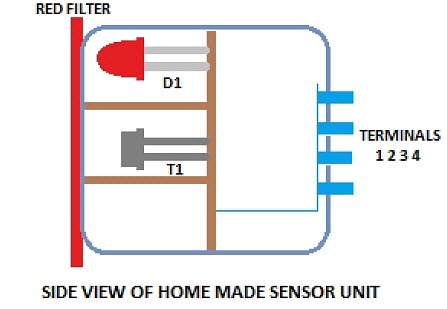

Как уже было сказано, домашний датчик состоит из светодиода, фототранзистора и небольшого куска красного стеклянного фильтра. Если правильно выровнять (см. Рис. 2), можно ожидать диапазон обнаружения 5 мм. В качестве альтернативы для этой цели вы можете попробовать специальный оптический датчик с отражающим типом (например, CNY70).
Наконец, обратите внимание, что это основная идея дизайна и, таким образом, для оптимальной обработки ретушируйте значения компонентов R1, R2, R3, R4 и C2 с использованием теоретического и эмпирического метода.
