Каждый радиосигнал маяка имеет свой собственный характерный AM-модулированный морзе-кодированный позывной, который передается на определенной частоте. Чтобы иметь возможность принимать удаленные маяки, воздушный сигнал пропускается через полосовой фильтр, который эффективно подавляет сигналы длинноволнового и средневолнового сигналов.

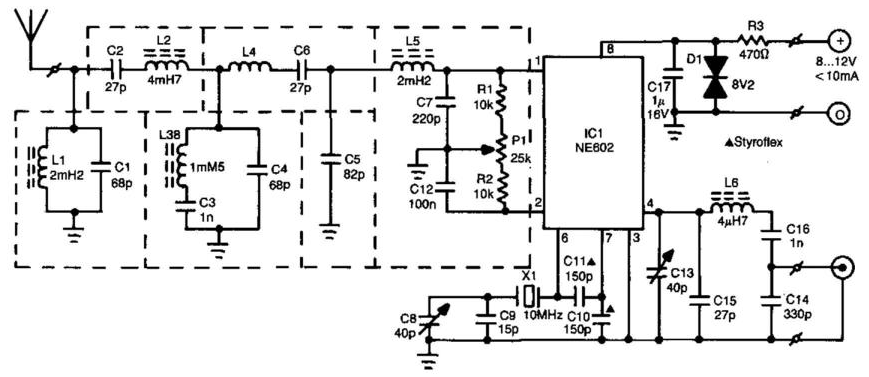

Схема преобразователя радиомаяка:
Фильтр также преобразует воздушный импеданс, Zm, от примерно 10 кОм до входного импеданса смесителя IC1, который составляет около 1 кОм. Микшер добавляет или вычитает принятый сигнал в / из сигнала локального генератора так, что маяковый сигнал может быть принят на обычном коротковолновом приемнике.
Результирующие частоты составляют от 9,72 до 9,48 МГц или от 10,280 до 10,516 МГц. При построении преобразователя некоторые компоненты должны быть окружены металлическим экраном, как показано пунктирными линиями на раскладке печатной платы. Схема выровнена с помощью приемника SSB, к которому подключен выход преобразователя. Настройте приемник на 10 МГц и отрегулируйте частоту генератора преобразователя с помощью C8 для нулевого биения. Затем немного отстройте приемник, пока не услышите приятный свисток, который с минимальным уровнем регулировки настраивается с помощью PI. Наконец, настройтесь на передачу маякового радиосигнала на частоте около 300 кГц и настройте C13 для максимального выхода звука.
