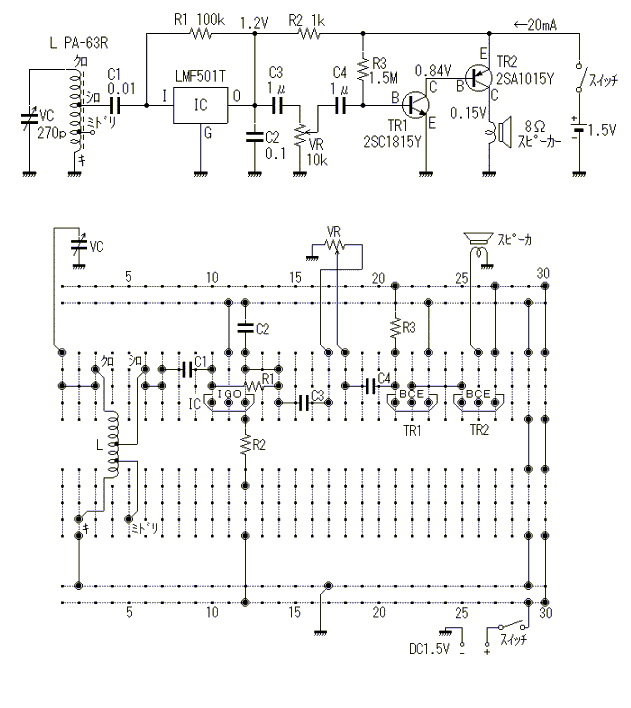

После усиления и детектирования в микросхеме LMF501T, сигнал поступает на предварительный усилитель на 2SC1815. VR1 позволяет отрегулировать усиление и убрать искажения. После чего подключается усилитель мощности 2SA2015, с которого сигнал поступает на преобразователь 8 Ом.
Приемник будет звучать достаточно громко, чтобы услышать в комнате. Потребление тока немного больше ( 20 мА) чем у усилительных микросхем, но количество деталей невелико и в конечном счете получится недорогое устройство. Напряжение питания 1.5V

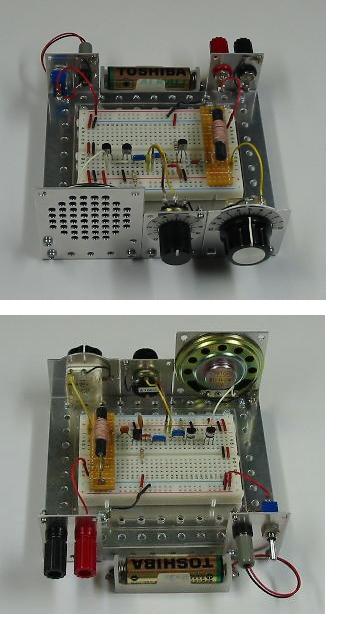

Готовое изделие выглядит следующим образом.
