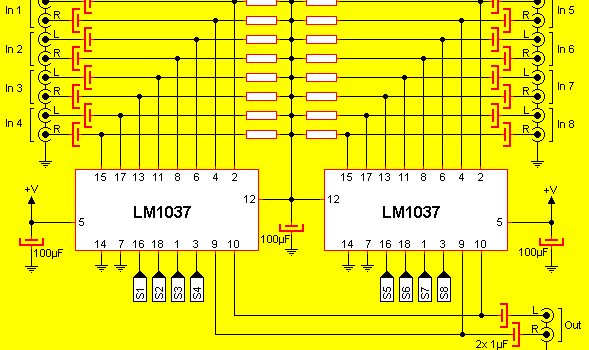

Каждый день появляются звуковые карты , которые позволяют вести запись с аналоговым источником звука с отличным качеством звука и с очень низким уровнем искажений и шумов. Но сейчас проблема в том , что существует много различных источников сигнала и только один линейный вход . Для того, чтобы решить эту проблему представляем эту схему, которая подключает к обычной звуковой плате до восьми стереофонических источников сигнала.
Каждый массив состоит из четырех аудио входов и одним выходом в двух направлениях. Так что, с помощью приведения в действие любой из ног 1, 3, 16 или 18 достигается подключение к выходу из пар входных каналов. 16 конденсаторов по 1 мкФ на входах блока присутствуют во входном сигнале, передавая только сигнал AF. Два 100μF конденсатора в каждом входном напряжении питания действуют как фильтр, предотвращая шумы. Схема питается от 12В и потребляет ток меньше 20 мА. Он может питаться даже от источника ПК. Для подключения системы к к параллельному порту рекомендуется добавить однонаправленные платы LPT расширения. Таким образом, интегрированный на материнской плате двунаправленный порт компьютера будет по прежнему подключен к принтеру или сканеру , не затрагивая нормальную работу. Эта новая плата должна быть настроена на другой адрес памяти и IRQ , что существующие. Например, если LPT1 находится по адресу 378h, он должен иметь 278h или 3BCh. И, если материнская плата выделяет порт LPT1 IRQ7 мы должны назначить IRQ7. Убедитесь , что конфигурация не приведет к конфликту с существующем оборудовании на вашем компьютере.

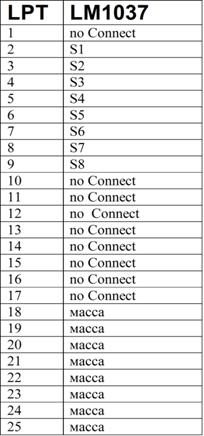

Для обработки будет достаточно интегрированного параллельного порта для передачи данных к соответствующему адресу , назначенного на вывод. Для того, чтобы облегчить работу смотри таблицу ниже.
Она отражает каждый выход и данные, отправляемые для активации
