Разделитель и удлинитель для VGA-монитора

Схема была спроектирована таким образом, чтобы обеспечить распределение, расширение и разделение вывода персонального компьютера на два или более мониторов.

• Super Video Graphics Array (SVGA) - определен в 1989 году как набор графических стандартов, поддерживающих разрешение 800 X 400 или 480 000 пикселей с поддержкой 256 цветов или палитры в 16 миллионов цветов.
• Pixel - сокращение для элемента изображения - это наименьшая точка или отдельный элемент информации на графическом изображении и базовый блок программируемого цвета на компьютерном изображении или на дисплее компьютера.
• 2N3906 - общий PNP-транзистор BJT, предназначенный для среднего напряжения, меньшего тока и мощности, который может работать на умеренно высоких скоростях, используемых для коммутации общего назначения и приложений с малой мощностью.

Схему можно также назвать расширителем видеопортов, несколькими мониторами, разветвителем видео для ПК, сплиттером Y Y и т. Д. Он обеспечивает одинаковое изображение с высоким разрешением для нескольких мониторов с использованием одного ПК. Каждая линия SVGA-карты аналогового выходного каскада ПК содержит сопротивление 75 Ом, которое получается из источников сигнала. Транзисторы не будут вносить дополнительные нагрузки, поскольку они имеют очень высокие входные импедансы. Общие параметры - это основные цвета, которые состоят из красного, зеленого и синего, горизонтальной синхронизации и вертикальной синхронизации. Поскольку предполагается, что три соединения ID подключены к менее продвинутым и более дешевым мониторам, их можно исключить из схемы.

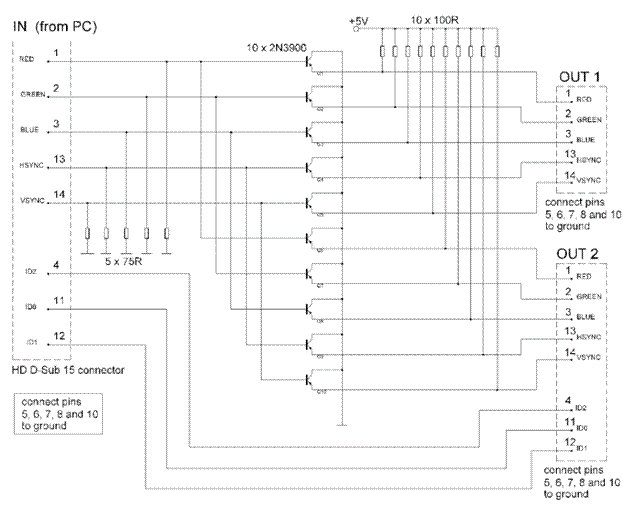

VGA Monitor Splitter и Extender :

Коммутационный транзистор PNN 2N3906 формирует режим эмиттер-повторителя десяти транзисторов. Они используются из-за их низкого тока, имеющего максимум 200 мА, низкого напряжения с максимумом 40 вольт, низкой стоимости, универсальной и эффективной, хотя они не являются наилучшим выбором. Предпочтительно использовать более быстрые транзисторы при работе с более высокими скоростями пикселей, поскольку высокие входные сопротивления будут обеспечиваться более высоким коэффициентом усиления. Разрешение полностью диктует качество системы отображения относительно того, сколько бит используется для представления каждого пикселя и количества пикселей, которые он может отображать. Чтобы предотвратить радиопомехи в цепи, поскольку монитор работает на радиочастоте, металлический корпус должен заключать цепь разветвителя и в конечном итоге подключаться к земле. Для схемы потребуется источник питания 5 В и ток около 600 мА. Компоненты постоянного тока в выходных сигналах не будут считаться недостатками, так как сплиттер работает хорошо с мониторами 1024 × 768 15 "и 800 × 600. Транзистор 2N3906 предназначен для функций усилителя и высокоскоростного переключения в промышленных приложениях. Поскольку существует много стандартов, которые соблюдались, все используют стандарты SVGA с 1990 года, которые включают в себя графический массив eXtended (XGA) IBM, Super XGA (SXGA), SXGA +, Ultra XGA (UXGA) и Quad XGA (QXGA). Этот видеоразветвитель будет подходящим для выставок, дисплеев в магазине или классов, где требуется высококачественное видео на нескольких мониторах; для поддержки ЖК-мониторов с плоским экраном и протокола DDC2B; в приложениях с цифровыми вывесками с идеальным разрешением; для поддержки разрешения 1900 × 1200 без деградации; для сжигания мониторов после ремонта; и для поддержки стереозвука.
