Регенеративный приемник КВ

Чувствительность и избирательность являются основными проблемами энтузиастов коротких волн, когда он ищет схему приемника. Модели коммерческих коммуникаций с суперсхемами, несомненно, удовлетворяют его требованиям, но они дороги. Он предпочел бы пойти на домашнее радио, будучи регенеративным приемником, доступным выбором. Я также слушаю короткую волну, и некоторое время я использовал радиолюбительство моей семьи MW и SW, бренд Philips. Затем я переключился на Sony ICF-7600 с керамическими фильтрами на этапах IF. С помощью этого радиоприемника была достигнута высокая избирательность.

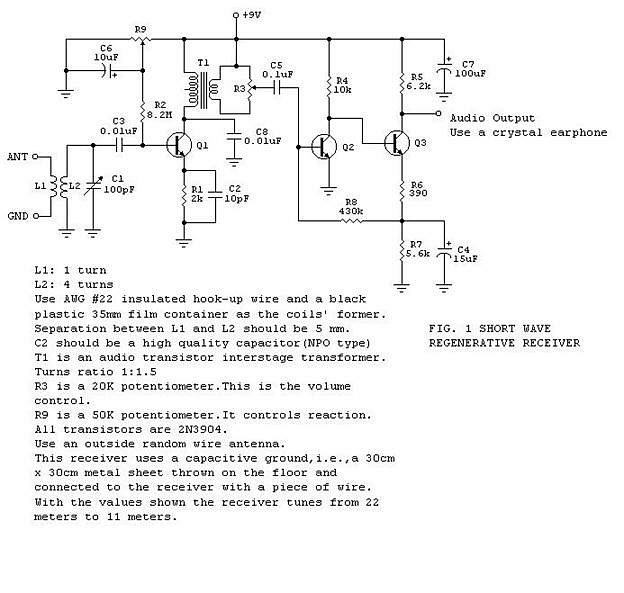

Схема коротковолнового регенеративного приемника

Затем я узнал, как весело было создавать радио в свободное время, проверив множество дизайнов, доступных в книгах и в Интернете. Наконец, мне удалось создать свои собственные проекты. Один из них показан на рисунке 1. Это хороший исполнитель и будет настраиваться на 22-метровую международную радиовещательную полосу до 11-метровой полосы. Лучше всего, чтобы переменный конденсатор на 100 пФ был верньевым типом. Настройка будет проще. Q1 - это усилитель-детектор, а вместе с ним и связанные с ним схемы образуют генератор коллективного коллектора Colpitts, который фактически не осциллирует: он работает как регенеративный усилитель, а R9 - как контроль реакции. Для достижения этого результата важную роль играет входная емкость транзистора. Осциллирующий режим используется при копировании CW или SSB. В противном случае, ступень должна находиться очень близко к порогу колебаний для максимальной чувствительности и селективности. Q2 и Q3 образуют высокоуровневый аудиоусилитель, и на выходе следует ожидать достаточного объема. Вот почему регулятор громкости был включен в схему. На выходе следует использовать высококачественный хрустальный наушник.

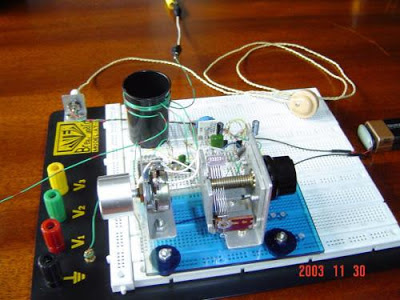

Фотографии моего прототипа:

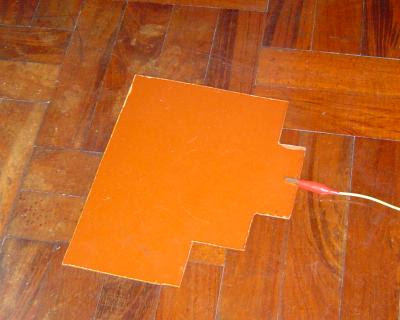

Ниже металлического листа, используемого в качестве наземной системы:

Ing. Рамон Варгас
