Регулируемый генератор синусоиды высокой и низкой частоты



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Регулируемый генератор синусоиды высокой / низкой частоты с  низкими искажениями. Эта схема использует универсальный генератор функций MAX038. Хотя в этой схеме некоторые из улучшенных характеристик этой ИС отключены, вы можете генерировать синусоидальные, треугольные, квадратные волны (регулировка контактов A0 и A1 см. На www.maxim-ic.com, если вы хотите другие волны, используйте переключатель) .

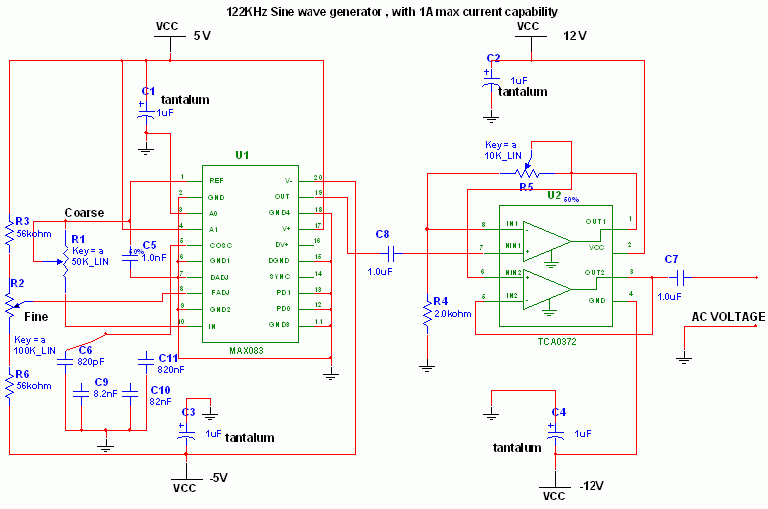

Регулируемый синусоидальный генератор 122 кГц



Сигнал усиливается с помощью усилителя мощности TCA0372 (от ONSEMI) с токовой способностью до 1A и диапазоном до 1 МГц. Я выбрал именно эту частоту (122 КГц), потому что мне нужен дешевый ESR-o-meter для моих электролитических конденсаторов, чтобы следить за их работоспособностью, так как они должны разряжать десятки ампер менее чем за 2 мс. На частоте 122 кГц емкостное сопротивление очень низкое, а индуктивное сопротивление не столь велико, поэтому, вынуждая ток (с сопротивлением 200 мА, используя прецизионный резистор) через конденсатор и считывая падение напряжения переменного тока, он дает мне оценку ESR (Vdrop / текущий). Конечно, индуктивное и емкостное сопротивление все еще присутствуют, но незначительно. Синусоидальная волна 122 кГц, 2 В pp генерируется микросхемой MAX038, ее частота может быть рассчитана по формуле Freq (МГц) = Iin (uA) / C6 (pf). Iin = 2,5 В / R1 (по умолчанию 25 кОм). Поэтому частота равна 0,122 МГц. Резистор предназначен для небольших настроек, не берите под 10000 Kohm или выше 40000 Kohm, потому что точность снизится. Если вы хотите использовать многочастотный режим, просто используйте многопозиционный переключатель с 820 пФ, 8,2 нФ, 82 нФ, 820 нф для диапазона 122 кГц, 12,2 кГц, 1220 Гц и 122 Гц. Тонкую настройку можно выполнить при настройке R2, частота может варьироваться от 1,7x (Vfadj = -2,4) до 0,3x (Vfadj = 2,4) основной частоты (когда fadj находится на 0 В). Выход синусоидальной волны подается в операционный усилитель TCA0372 1/2, чтобы получить усиление от 1 до 5 (2 В pp, 10 В pp), необходимо настроить потенциометр.



Для настройки частоты требуется частотомер, поэтому эта схема должна использоваться совместно с частотным преобразователем. Максимальный ток равен 1А, но я бы посоветовал не превышать 0,5А, чтобы оставаться точным. Требуется источник питания компьютера с 12 В, 5 В, -5 В, -12 В, GND для работы, если у вас нет одного, просто используйте многовольтный сетевой трансформатор (достаточно 15 ватт) диодные мосты (малый ток 1-2 А) , Сглаживающие конденсаторы 10000uF 16V и регуляторы напряжения, такие как LM7905 и LM7912.
