Регулируемый источник питания постоянного тока

Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком "Карта сайта"

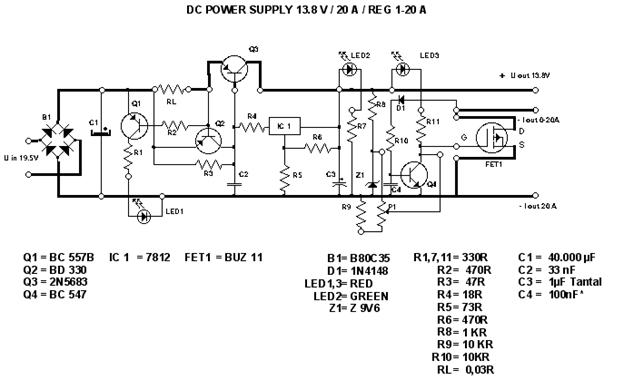

Данный блок питания был специально разработан для приемопередатчиков. Он обеспечивает 20Amps на 13,8В. Для более низких токов, отдельный ограничитель тока дающий 15мА.

Силовой трансформатор должен выдавать 25А от 17,5 до 20В. Чем ниже напряжение, тем ниже рассеиваемая мощность. Выпрямленный ток сглаживается С1, номинал не должен быть меньше 40.000uF, но мы рекомендуем 50.000uF . Можно спаять из нескольких более мелких конденсаторов соединенных параллельно. Основа этой конструкции простой регулятор 12V (7812). Выходное напряжение может быть доведено до требуемого значения (здесь 13,8) двумя внешними резисторами (R5 и R6) используя эту формулу :

U = 12 (1 + R5/R6 )

Низкие токи ( здесь 15мА ) будет держать 7812 в тонусе. Как только ток вырастет более 15 мА, падение напряжения на R4 откроет Q3. Это транзистор PNP (Ic > 25) и коэффициент усиления тока по меньшей мере 20. Подходит 2N5683. Ограничитель тока сопротивление RL, для максимальной мощности 20 ампер должен быть 0,03 Ом, мощностью 15W . Лучше использовать использовать сопротивление из провода. Значения для других токов можно рассчитать по следующему правилу:

RL = 0.7/Imax

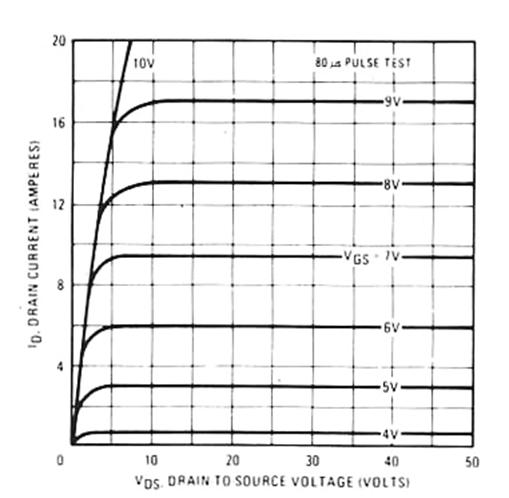

RL и Q2 (BD330 ) образуют автоматический предохранитель короткого замыкания. Как только максимальный ток достигает 20Amps, падение напряжения на резисторе RL откроет Q2, и, таким образом ограничит ток Q3. Параллельно с Q2 включен Q1, который зажигает светодиод 1 всякий раз, когда ограничение тока замыкания активно. Когда предохранитель активен, Q2 соединяет R3, поэтому полный ток будет течь через IC1 , но может его повредить. Поэтому R4 ограничивает ток к IC1до 15 мА. Позволяет запускать IC1 без дополнительного охлаждения. LED 2 загорается каждый раз, когда блок питания включен. Регулируемый ограничитель тока соединен параллельно с фиксированным выходом, тем самым обеспечивая регулируемый источник тока для меньших токов. Работа полевого транзистора показана на схеме 2. Когда ток Id растет, Uds и сопротивление Rds поднимаются очень медленно в начале, но очень быстро насыщается. Это означает, что ведет себя как резистор, затем работает как источник постоянного тока. Тем не менее, для того, чтобы открыть FET1, необходимо подать определенное напряжение на которое поступает с делителя напряжения состоящего из R8, Z1, P1 и R9. Таким образом, максимальное напряжение будет одним из Z1, а минимальное составит около 3V6. Напряжение на Z1 (Uz1) определяет максимальный ток протекающий через полевой транзистор 1. На графике показано, что протекании 5 ампер (Uz1) должно быть 5V6, и для 20Amps около 9V6 .

Конденсатор С4 будет определять "скорость" или время реакции ограничителя. 100 мкФ установит время реакции составит около 100 мс. В заданных пределах P1 будет ограничивать ток на выходе в диапазоне от 15 мА до 20А. Можно использовать выходной сигнал одновременно, но общий выходной ток будет ограничен значением RL.
