Регулируемый симметричный источник питания с использованием LM317 и LM337

Схема была спроектирована таким образом, чтобы обеспечить регулировку с помощью источника питания, симметрично спроектированного при обеспечении диапазона напряжений от 1,25 до 30 В при токе 1 А. LM317 - регулируемый 3-контактный положительный стабилизатор напряжения, способный поставлять сверх 1,5 А в диапазоне выходного напряжения от 1,2 В до 37 В и требует только двух внешних резисторов для установки выходного напряжения из-за его внутреннего ограничения тока, термического отключения и безопасного компенсация площади, что делает его по существу взрывозащищенным LM337 - регулируемым 3-контактным положительным стабилизатором напряжения, способным поставлять сверх 5А, используемым в качестве зарядных устройств для батареи, регуляторов постоянного тока и регулируемых источников питания из-за его характеристик, таких как защищенный выход из коротких цепь, тестирование продукта, постоянная предел постоянства с температурой, гарантированное терморегулирование, регулируемый выход до 1,2 В, гарантированный 5А и гарантированный выходной ток 7А.

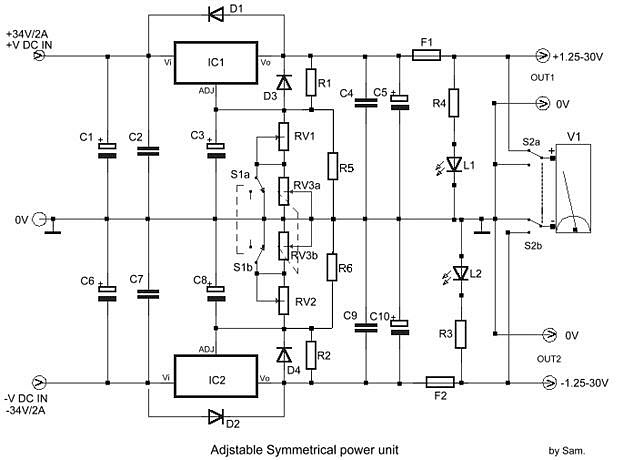

Регулируемый симметричный источник питания с использованием LM317 и LM337:

Схема будет служить преобразователем напряжения с входным напряжением 35 В для создания выходного напряжения от 1,25 В до 30 В. Положительное напряжение обрабатывается LM317 IC, а отрицательное напряжение обрабатывается LM337. Схема может обеспечивать выходной ток 1 А. При производстве тока 1 А регулятор рассеивает слишком много тепла и без наличия радиатора, регулятор может быть поврежден. Использование этих типов регуляторов обеспечивает такие функции, как низкий уровень шума и низкая цена на рынке. Он может работать даже при использовании нескольких компонентов. Единственный недостаток, который он наложит, - низкая эффективность преобразования. При выходе от 35 В до 5 В эффективное соотношение выходной мощности и входной мощности составляет менее 42%. Именно поэтому в последнее время коммутационный регулятор стал дешевым, хотя количество внешних компонентов, которые должны быть подключены, минимально увеличилось. Эти регуляторы будут работать с лучшей эффективностью при использовании в случае, когда ток превышает 1 А для более 15 В и 0,4 А для менее 15 В от источника питания. Каждый регулятор настраивается для одиночного положительного и отрицательного выходного напряжения с использованием потенциометров RK1 и RV2 на 10K. Для двойных выходов используется двухполюсный потенциометр RV3 для работы с помощью переключателя S1. Визуальная индикация на вольтметре V1 показана с помощью переключателя S2.

Детали
R1-2 = 270ohms
R3-4 = 2.2Kohms
R5-6 = 10 кОм
С1-5 = 100uF / 63V
С2-4 = 100nF / 100V
С3-8 = 10uF / 25V
С6-10 = 100uF / 63V
C7-9 = 100nF / 100V
RV1-2 = 10Kohms Lin.
RV3 = 2X10Kohms Lin.
IC 1 = LM 317T
IC 2 = LM 337T
D1-2 = 1N4001
D3-4 = 1N4001
L1-2 = светодиод 3 мм
F1-2 = 1A медленный предохранитель
S1-2 = 2X ON-ON SW
V1 = вольтметр постоянного тока 0-30 В


Регулируемый симметричный источник питания подходит для использования в аудиоусилителях, микрофонных усилителях, операционных усилителях, преобразователях импеданса и других устройствах, для которых требуется регулируемое положительное и отрицательное питание постоянного тока, так как выходной ток равен 1 А.
