Как мы представили в другой статье, интегральная схема A3952S (разработанная Allegro MicroSystems) может использоваться для проектирования очень простых и полезных схем двигателя. В прецедентной статье была представлена простая схема биполярного шагового двигателя, в которой используются две схемы A3952S. Как мы представили в этой статье, A3952S способен к непрерывным выходным токам до 2 А, а рабочее напряжение составляет до 50 В.
Регулятор серводвигателя постоянного тока
Предупреждение : рабочее напряжение 50 для питания двигателя, для логического контроллера вам понадобится источник питания напряжением 5 вольт.

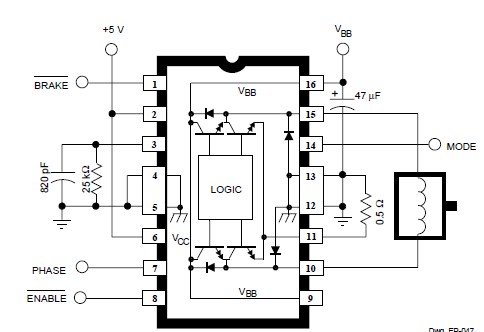

Эта схема представляет собой простое приложение сервомотора постоянного тока, которое может использоваться в различных электронных проектах. Как вы можете видеть в схеме схемы, схема схемы сервопривода сервомотора Dc использует только одну интегральную схему и другие несколько внешних электронных компонентов. При использовании двунаправленных сервомоторов постоянного тока терминал PHASE может использоваться для управления механическим направлением. Как и при торможении двигателя динамически, резкие изменения в направлении вращения двигателя приводят к току, генерируемому задней ЭДС. Генерируемый ток будет зависеть от режима работы.
