Реле секвенсор для трансвертера

Трансвертер – это приставка к трансиверу, которая переносит принимаемые и передаваемые им сигналы в новую полосу частот.

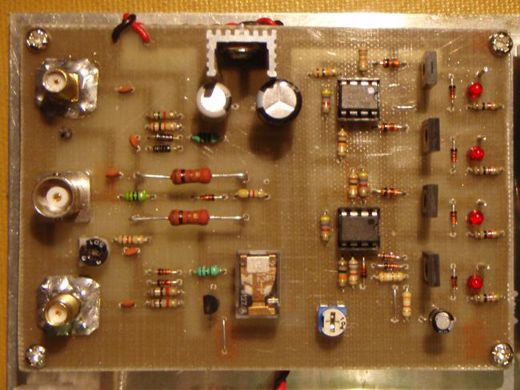

Реле секвенсор используется с радио трансвертером для активации определенных этапов, после небольшой задержки. Статья описывает, как построить этот секвенсор.

Он имеет следующие особенности.

• Четыре отрицательные sinked выхода с выдержкой так что высокие напряжения могут быть включены.
• Регулируемая задержка (от секунд до мс).
• Вход / выход переключения для TX или RX.
• Активация через PTT + 8VDC на радио ВЧ входом или внешний положительный контроль напряжения.
• 50 Ом эквивалент нагрузки для радио ВЧ сигнала.
• Регулируемый уровень ВЧ для TX.
• Рабочее напряжение 12VDC.

Устройство поделено на две части. Первая: управление сигналами.

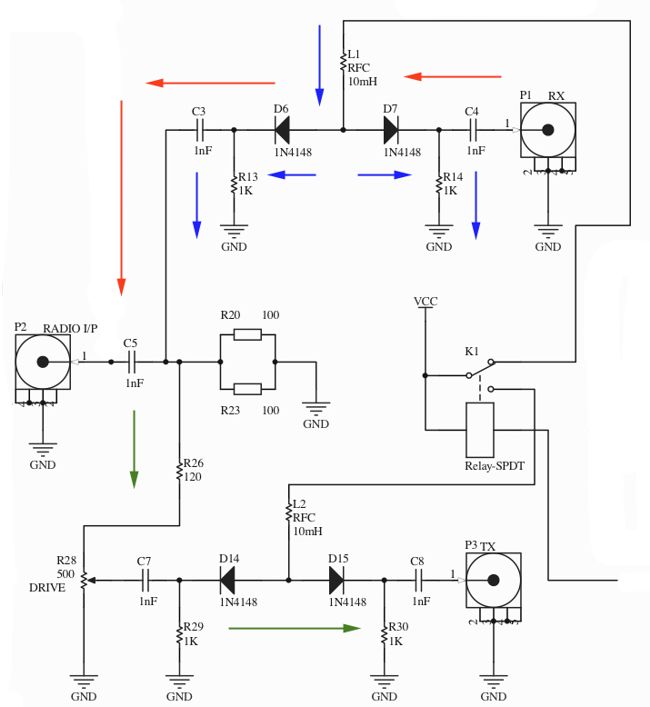

Этот этап используется для переключения выхода / входа приводного радио с соответствующим RX выходом ПЧ или TX ввода в зависимости от текущего состояния реле секвенсора. Когда секвенсор не активирован (радиоприем) К1 в N \ C положении, питающих напряжения постоянного тока смещения на L1 D6, D7, а затем течет через R13 и R14 (синие стрелки). C3 и C4 используются, чтобы блокировать DC. После того, как D6, D7, включены радиочастотный сигнал может проходить от RX порт ввода-радио / выходной порт (показано красным). Когда секвенсор активируется (радиопередача) К1 в положении N / O питающие напряжения постоянного тока в L2   смещают D14, D15, а затем течет через R29 и R30. После элементов, D14, D15, радиочастотный сигнал может проходить от порта вывода радио в TX порт (показан зеленый).

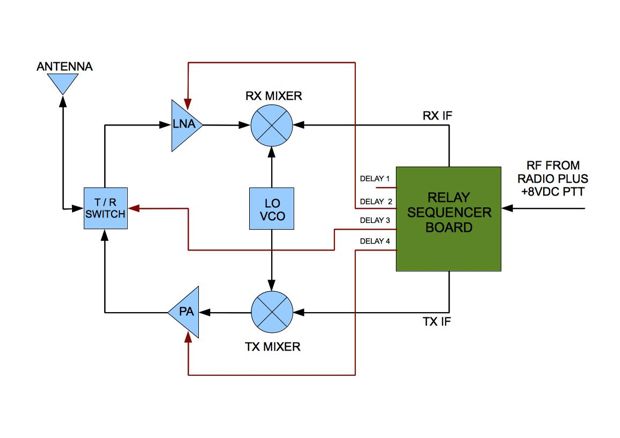

Вторая половина: секвенсор.

Задержка 1 используется для переключения канала RF от радио к TX.

Задержка 2 используется для отключения каких-либо усилительных каскадов на пути RX.

Задержка 3 используется для переключения выходного реле и подключения антенны на TX.

Задержка 4 используется для включения усилителя мощности TX.

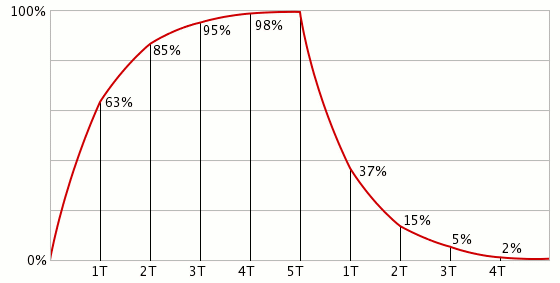

После того, как контур деактивируется выхода выключаются в порядке их включения. Схема работает, используя время для зарядки C6. В Напряжение на С6 увеличивается с течением времени, как показано ниже.

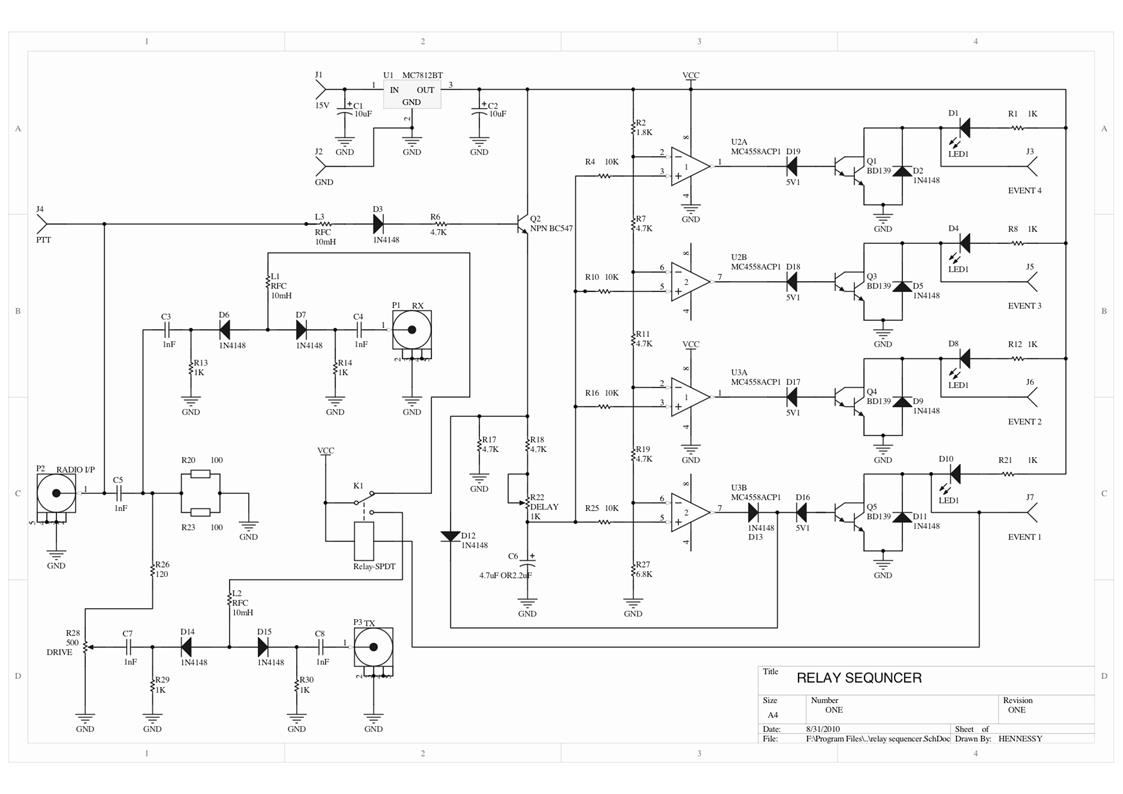

Конденсатор имеет 5 временных промежутков. 1T = R * C (С6 * R18 + R22). 4 операционных усилителя устанавливают включения, при различных напряжениях, при зарядке С6.

• Задержка 1 при 3.59v, но так как соединен с входом, это ОУ включается мгновенно.
• Задержка 2 при 6.08v (50,6%).
• Задержка 3 при 8.56v (71,3%).
• Задержка 4 при 11.05v (92,1%).

Когда схема деактивируется четыре операционных усилители выключается в обратном порядке. ОУ предназначены для запуска четырех транзисторов как в режиме спада, так и при высоких напряжениях питания. Транзисторы могут работать на 1.5A при 80V. Четыре светодиода используются для указания активных выходов.

Список деталей

Автор: Бен Хеннесси
