Научно-популярный образовательный ресурс для юных и начинающих радиолюбителей - Popular science educational resource for young and novice hams Основы электричества, учебные материалы и опыт профессионалов - Basics of electricity, educational materials and professional experience |
|
В подборке представлены схемы Ring Modulators и Frequency Shifters, не вошедшие в предыдущие статьи. Пригодятся любителям и экспериментаторам в области воспроизведения и обработки звука .
DOD Gonkulator Schematic maybe.gif

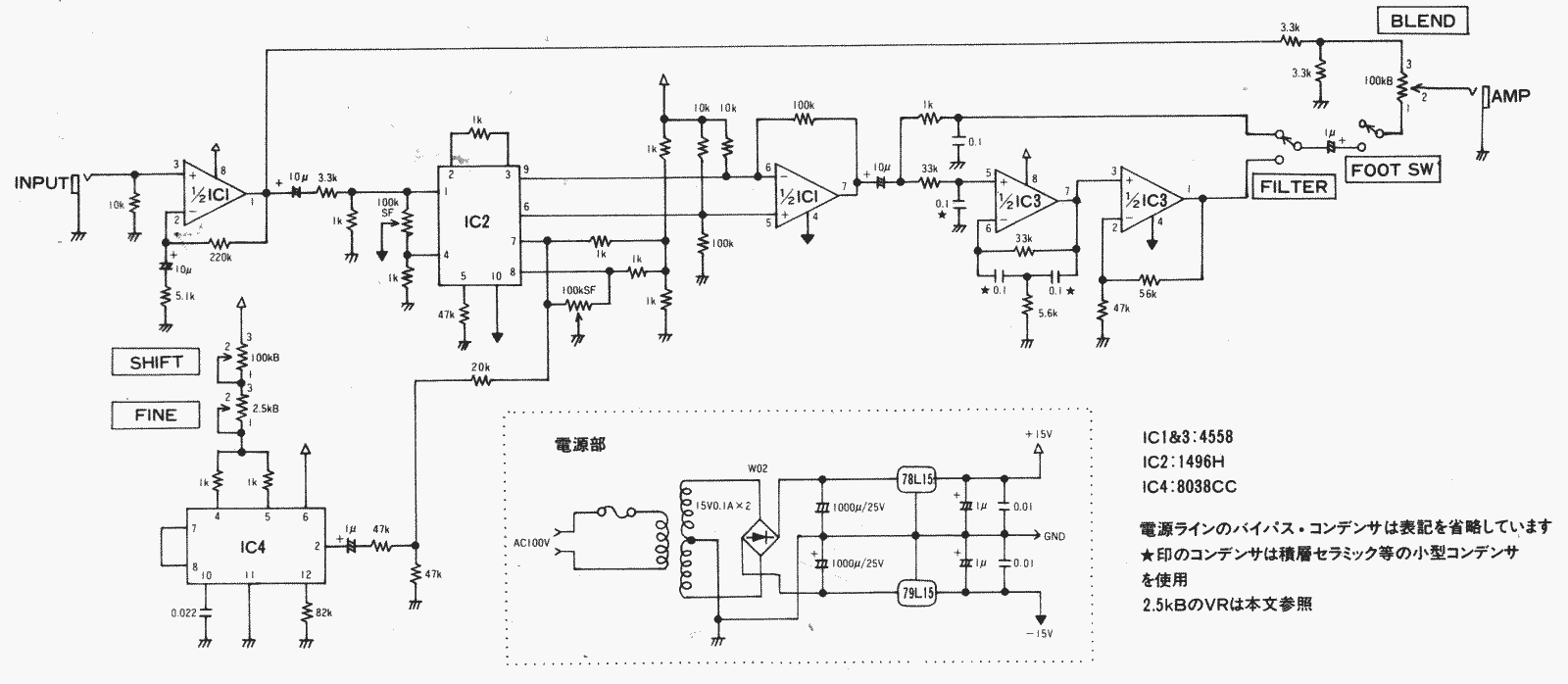

Electro Harmonix Frequency Analyzer 1.gif

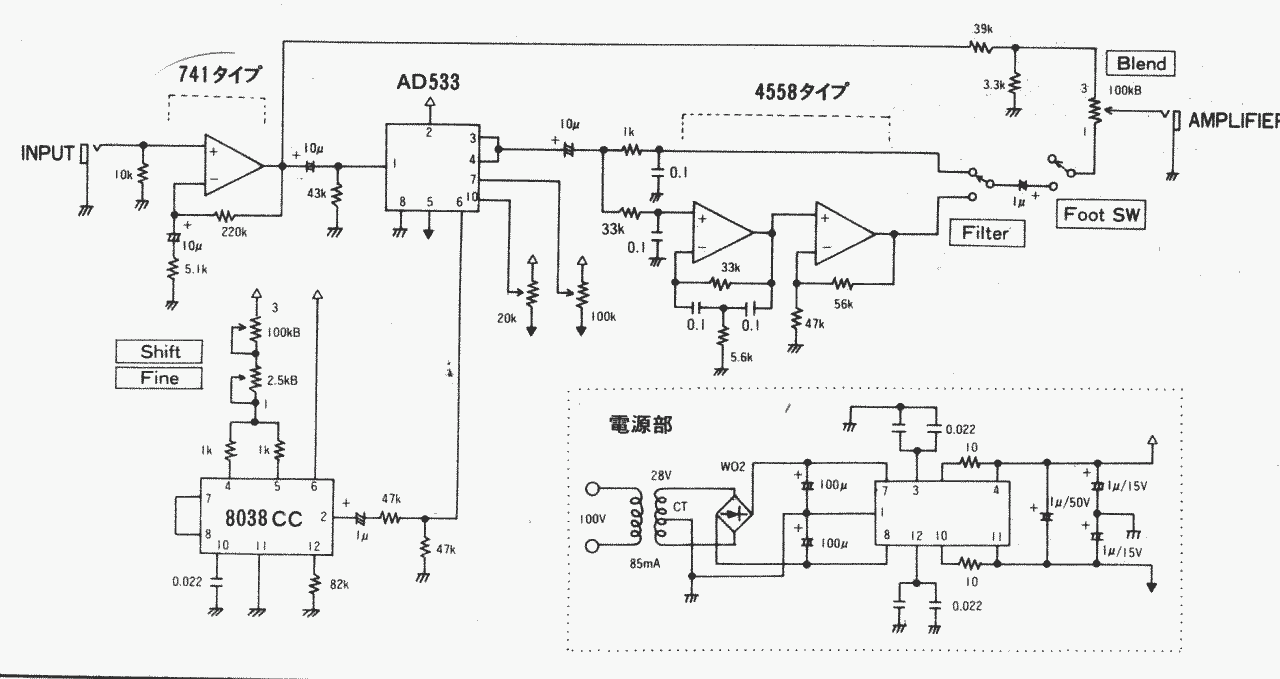

Electro Harmonix Frequency Analyzer 2.gif

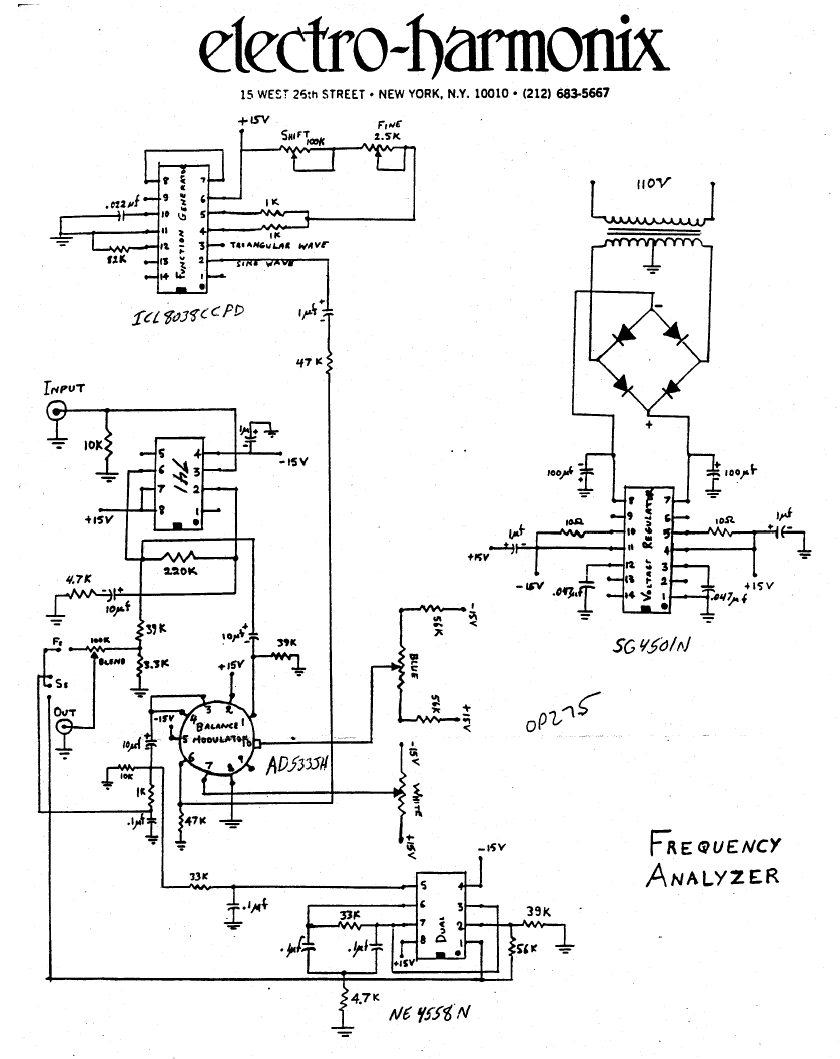

Electro Harmonix Frequency Analyzer 3.gif

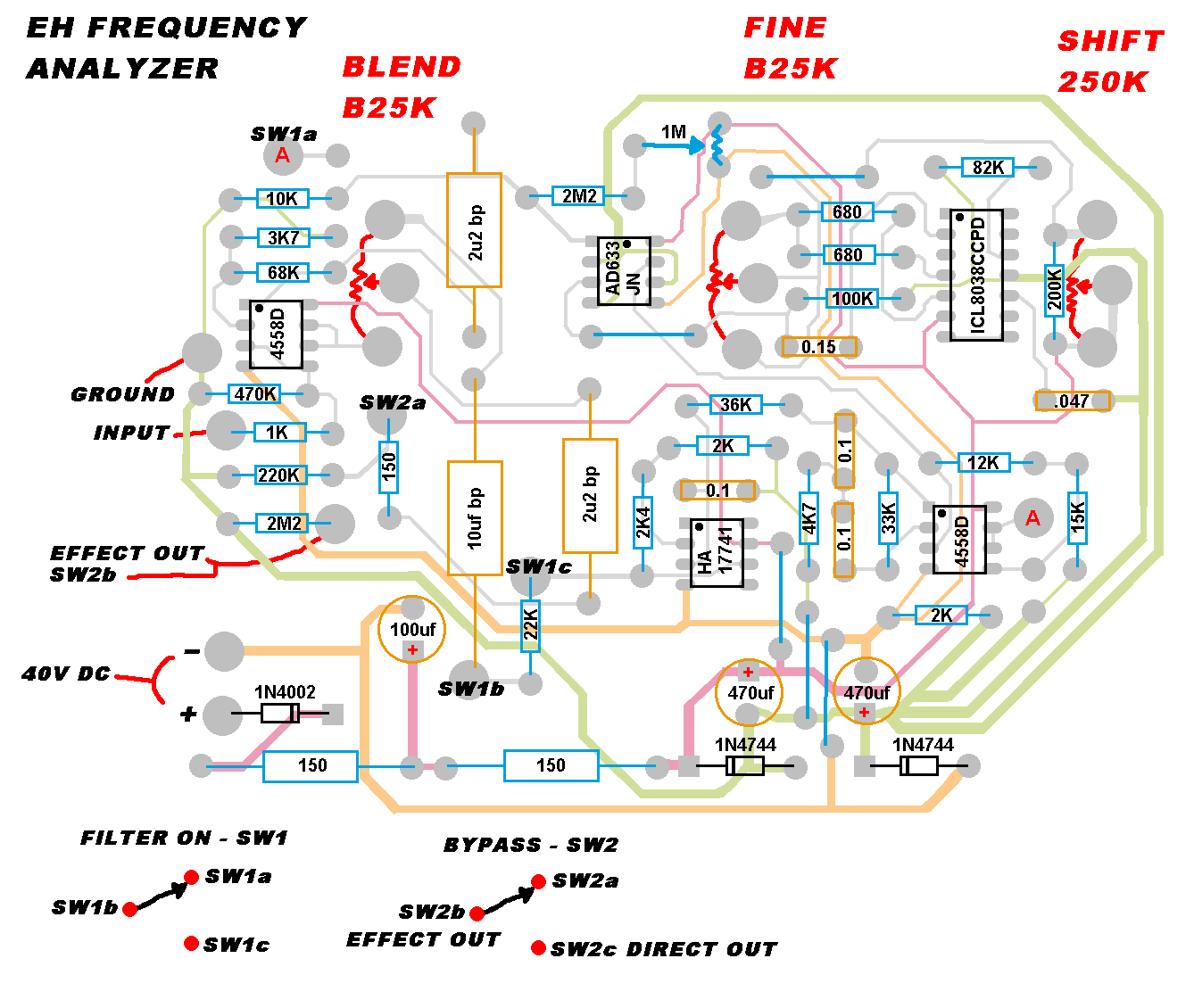

Electro Harmonix Frequency Analyzer 4.gif

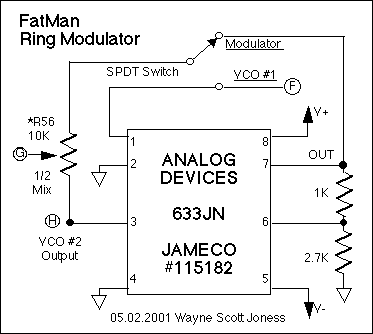

Fatman Simple AD633JN Ring Modulator.gif
Light Metal Effects Penfold Ring Mod.pdf
