Самый простой металлодетектор с одним BC548

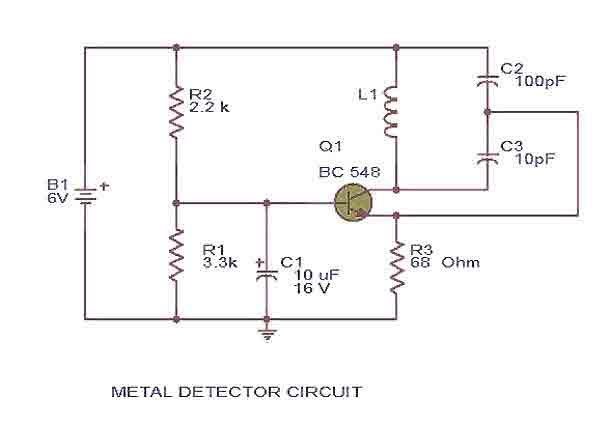

Принципиальная схема дешевого металлоискателя с использованием одной транзисторной схемы и старого карманного радио. Это не что иное, как генератор Колпитса, работающий на частоте среднего диапазона, и радиостанция, настроенная на ту же частоту. Сначала радио и схема помещается близко. Затем радио настроено так, что от радио не слышен звук. В этом состоянии радио и схема будут иметь одинаковую частоту, а одни и те же частоты отбиваются, чтобы не создавать звука.

Настройка. Когда цепь металлоискателя помещается рядом с металлическим предметом, изменяется индуктивность его катушки, а также частота колебаний. Теперь две частоты будут отличаться, и не будет отмены, а радиосигнал создает шипящий звук. Металл обнаружен. Чтобы сделать L1 сделать 60 оборотов 36SWG эмалированной медной проволоки на 1 см трубке из ПВХ. Питание от сети с помощью адаптера, а не аккумулятора вызывает шум. Всегда хорошо использовать радиопроекты от батареи.
