Мы предлагаем собрать измеритель силы сигнала, который будет очень помогать в настройке спутниковой антенны (тарелки) точно на спутник Satellite Finder .

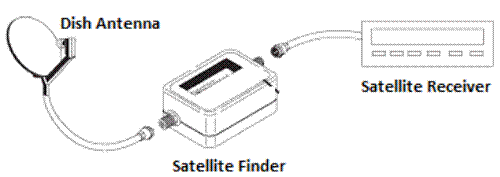

Рисунок 1. Реализация проекта
Использование спутникового искателя показано на рисунке 1. LNB, используемый для спутникового приема (цифровой или аналоговый), не только получает один частотный канал; а захватывает полный диапазон от всех транспондеров, работающих на конкретном спутнике. Спутниковый искатель измеряет количество радиочастотной энергии в широком частотном диапазоне, суммируя мощность всех транспондеров и выдавая выходной сигнал RSSI (индикатор мощности принятого сигнала) с помощью пропорционального постоянного напряжения. Большинство существующих спутниковых искателей используют только аналоговую шкалу, а некоторые из спутниковых искателей являются частично цифровыми (цифровая обработка с аналоговым дисплеем). Мы используем IC LTC 5508 от Linear Technology для измерения мощности радиочастот. LTC5508 работает с уровнями входной мощности от -32 дБм до 12 дБм. Микросхема является детектором радиочастотного излучения для радиочастотных приложений, работающих в диапазоне от 300 МГц до 7 ГГц. Температурно компенсированный детектор Шоттки и буферный усилитель объединены в небольшом корпусе SC70 для определения мощности РЧ посредством выходного напряжения постоянного тока. Обнаруженное напряжение буферизуется и подается на вывод VOUT. Максимальная мощность радиочастотного сигнала создает пиковое выходное напряжение, как показано на рисунке 3. Низкий логический уровень на SHDN (pin1) отключает схему, а логика - высокая. Осуществляется с помощью переключателя SPST (SW1) и резистора R2. Штырь SHDN имеет внутренний резистор, чтобы гарантировать, что деталь находится в отключении, когда сигнал на вход не подан. ИС может работать от напряжения питания, от 2.7В до 6В. VCC применяется к выводу 4, а конденсатор C3 используется в качестве байпасного конденсатора. Конденсатор C2 связи используется для подключения к источнику радиочастотного сигнала к ИС. Схема применения LTC5508 показана на рисунке 2.

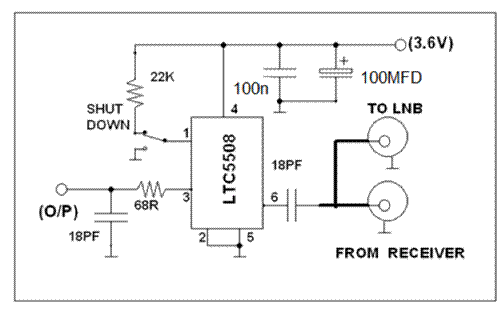

Рисунок 2. Схема применения LTC 5508
Детектор LTC5508 RF объединяет несколько функций для обеспечения радиочастотной идентификации мощности по частотам от 300 МГц до 7 ГГц. Эти функции включают встроенный буферный усилитель, цифровой пиковый детектор Шоттки и усилитель сдвига уровня для преобразования входного RF-сигнала в постоянный ток, схему задержки, чтобы избежать переходных процессов напряжения на VOUT при выходе из выключения и схемы сжатия усиления для расширения динамического диапазона детектора. Буферный усилитель имеет коэффициент усиления 2 и способен управлять нагрузкой 2 мА. У буферного усилителя обычно диапазон выходного напряжения от 0,25 до 1,75 В. Внутренний штыревой детектор диодов Шоттки и усилитель сдвига уровня преобразуют входной сигнал РЧ в низкочастотный сигнал. Детектор демонстрирует отличную эффективность и линейность в широком диапазоне входной мощности. LTC5508 может использоваться как автономный измеритель мощности сигнала и в зависимости от конкретных потребностей. Выход RSSI можно разделить на две ветви: выход данных с подключением к сети переменного тока (DC-connected) и выход RSSI для измерения уровня сигнала AGC.

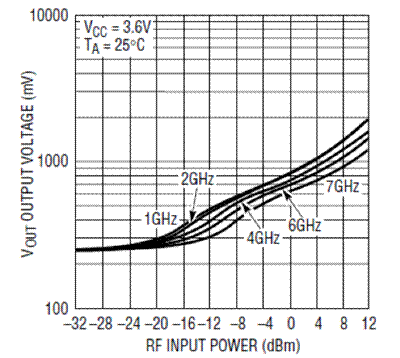

Рисунок 3. Характеристики PV LTC5508
Автор Sivaramakrishnan
