Установщик антенны может одновременно просматривать азимут и высоты входящих сигналов, а также измерять и настраивать. Satellite Finder может быть размещен под антенной (тарелкой). Отсоедините коаксиальный кабель, идущий от вашего ресивера к LNB (на конце LNB), затем подключите измеритель сигнала к LNB, используя длину коаксиального кабеля (от 1 до 3 метров). Затем приемник можно подключить к сигнальному finder. Поскольку устройство может быть сопряжено симметрично, вы можете подключить устройство в любом направлении. Требуется питание от ресивера, поэтому оставьте включенным ваш ресивер. Но нет необходимости настраивать его на определенный канал. Направьте свое блюдо примерно в направлении желаемого спутника, используя либо компас, либо тень солнца в заданное время. Используйте свою любимую программу отслеживания, чтобы определить направление компаса или время, когда солнце достигает того же направления (азимут), что и спутник. Чтобы увеличить коэффициент усиления по спутниковому сигналу, аккуратно измените азимут и высоту спутника, чтобы максимизировать считывание показаний прибора. Цифровой дисплей будет считывать 2,5-2,8 В для лучшего приема. Имейте в виду, что отклонение 5 ° от направления может означать, что вы ничего не получите, или, что еще хуже, вы можете попасть на соседний спутник! После того, как вы нашли оптимальное выравнивание тарелки, вы можете оптимизировать положение конвертера в зажиме. Попробуйте слегка повернуть LNB из нормального положения и переместить его в сторону или от тарелки, чтобы получить максимальный сигнал. Несмотря на то, что эта конструкция привлекает очень малое количество RF от конвертера, это может ухудшить производительность вашей системы, поэтому удалите ее после завершения настройки антенны. Важно, чтобы провода, показанные на схеме, были как можно короче (менее 5 мм), поскольку здесь мы имеем дело с высокими частотами. Припаяйте эти детали непосредственно к задней части F-коннектора. Используйте короткую длину коаксиального кабеля для подключения обоих F-разъемов друг к другу внутри коробки. Наконец, заполненный блок должен быть помещен в металлическую коробку, чтобы предотвратить утечку RF. Полная схема предлагаемого цифрового Satellite Finder показана на рисунке 8. Схема, созданная для экспериментальной установки, показана на рисунке 9. Расположение печатных плат и компоновка компонентов для этой экспериментальной схемы показаны на рисунках 10 и 11 соответственно.
Мы надеемся, что этот цифровой спутниковый искатель станет более полезным инструментом для установки и обслуживания подключений к телевизору.

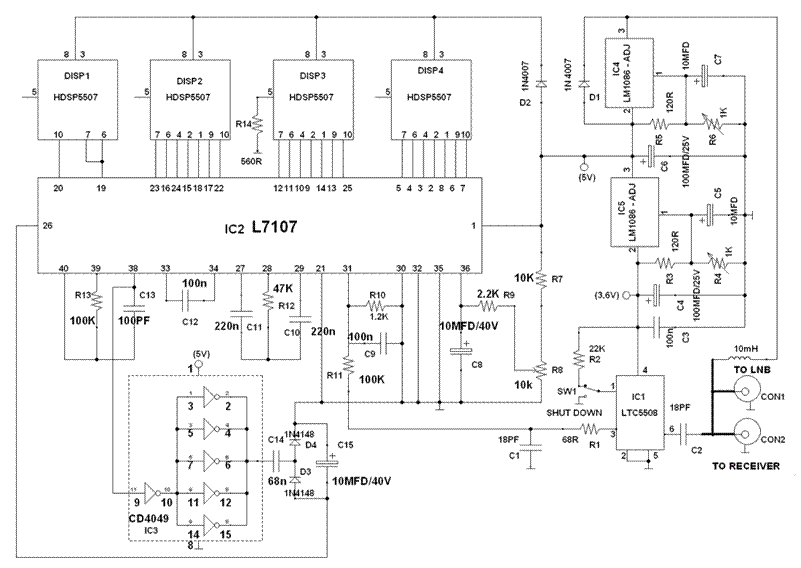

Рисунок 9. Полная схема цифрового спутникового поиска

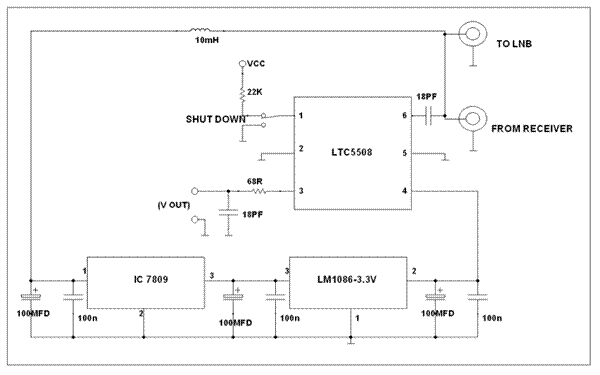

Рисунок 8. Экспериментальная схема
Показания наблюдаются с помощью цифрового мультиметра.

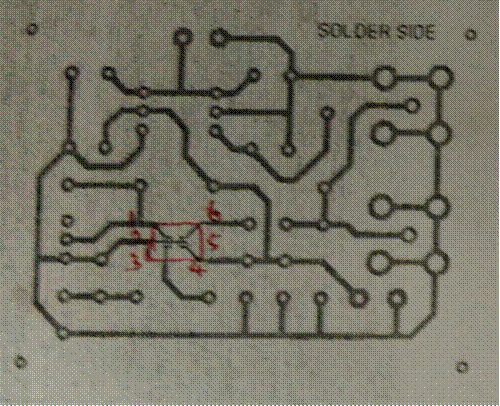

Расположение печатной платы - сторона припоя

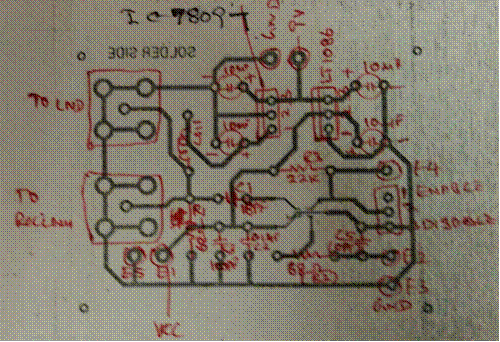

Компонентный макет
Фото не соответствуют правильному размеру
Автор Sivaramakrishnan
