Использование монолитной схемы UPC1651 FM может быть спроектировано очень простым недорогим электронным проектом FM-передатчика. Схема передатчика FM UPC1651 специально разработана как широкополосный усилитель, охватывающий полосу UHF диапазона HF. Схема имеет широкий частотный отклик на 1200 МГц и усиление мощности до 19 дБ. Аудиосигнал от микрофона подается на входной вывод IC через конденсатор C1. C1 действует как фильтр шума.

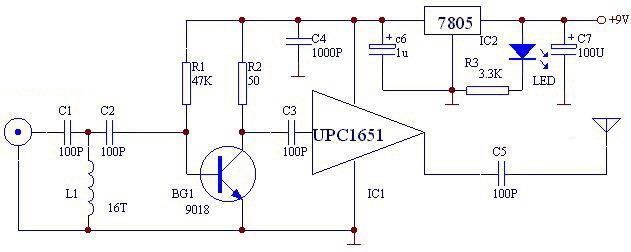

Принципиальная электрическая схема:
Модулированный FM-сигнал будет доступен на выходном выводе IC. Индуктор L1 и конденсатор C3 образуют необходимую схему LC для создания колебаний. Катушка L1 имеет 5 оборотов медной проволоки 0,5 мм с диаметром катушки 4 мм. Регулировка конденсатора C3 изменяет частоту передатчика. Для антенны вы можете использовать проволоку длиной 50-70 см.
