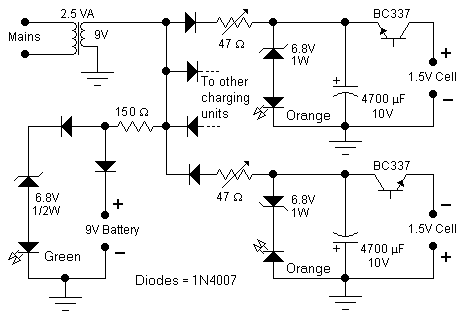

Эта схема была специально разработана для зарядки щелочных элементов. Необычное соединение транзистора в каждом блоке зарядки будет вызывать колебания. Оранжевый светодиод будет мигать примерно 5 раз в секунду при напряжении 1.37V на элементе. полностью разряженном элементе мигает быстрее. При настройке, чтобы установить правильное напряжение нужно подключить абсолютно разряженный элемент и регулировать триммер до тех пор, пока колебания не будут установлены.
Зеленый светодиод будет выключен во время зарядки, включится когда процесс будет завершен. 2.5VA трансформатором можно легко заряжать до 4 элементов, хотя на схеме показаны только два. Для того, чтобы свести к минимуму помехи от одной схемы к другой, они не имеют ничего общего, кроме трансформатора.
Одна половина будет использовать положительный синусоидальный сигнал, а другая половина отрицательные синусоиды. Для разряженных щелочных элементов А.А. элементов зарядка составит 1 день, для полной 9 вольтовой батареи несколько дней. Также, зарядка была использована на NiMH элементах, хотя их зарядка отличается от щелочных.
Сетевой трансформатор должен быть рассчитан на напряжение 230 В или 115В переменного тока.
