Шумомер и Тестер для стабилитронов

Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком "Карта сайта"

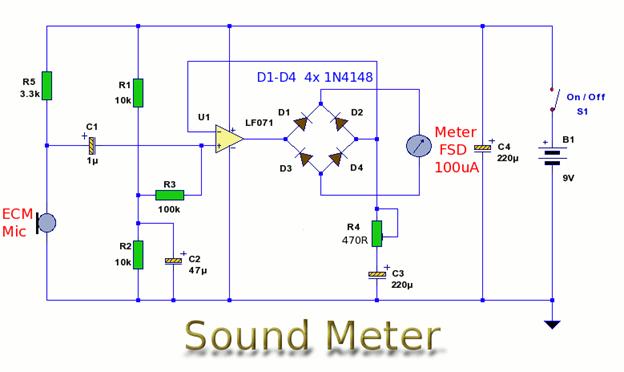

Это простой питающийся от батарейки шумомер, использует микрофон для сравнения входных данных уровней звука.

Любой переменный сигнал отключается через С2, в то время как R3 увеличивает входное сопротивление ОУ и предотвращает "короткое замыкание" входного сигнал через С2. Входа из электретный конденсаторный микрофон (ECM) и R5 используются для питания контроллера. Входной сигнал подается через С1. Динамический микрофон также может быть использован вместо ECM, в этом случае убираем R5. Мостовой выпрямитель формируется из диодов D1, D4 , которые находятся в цепи обратной связи операционного усилителя. Выходное напряжение постоянного тока на выводе 6 операционного усилителя является достаточным для запуска диодовкоторые выпрямляют выходной сигнал. 100 мкА FSD метр подключен к мостовому выпрямителю , имеющего типичное сопротивление обмотки 1200 Ом. R4 установочный резистор на 470 Ом, который позволяет регулировать FSD метр с различными сопротивлениями катушки. C3 развязывает напряжение постоянного тока. Нормальная речь на расстоянии 1 метра генерирует сигнал примерно 1 мВ (от пика до пика) на экране осциллографа . Громкий крик может увеличить уровень 5мВ (от пика до пика) .

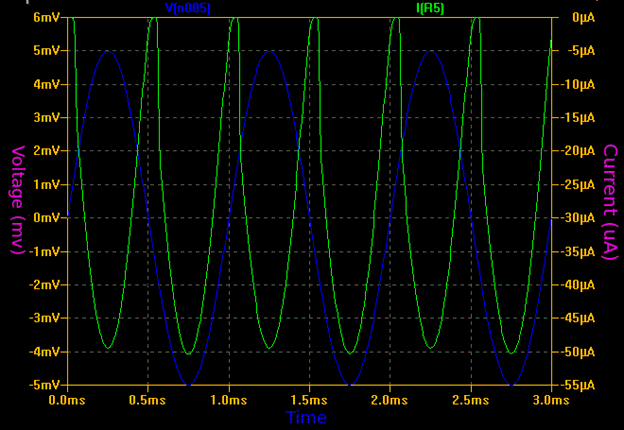

Моделирование показывает, что для входного сигнала 10 мВ (от пика до пика) ток приблизительно 50uA.

Тестер для стабилитронов

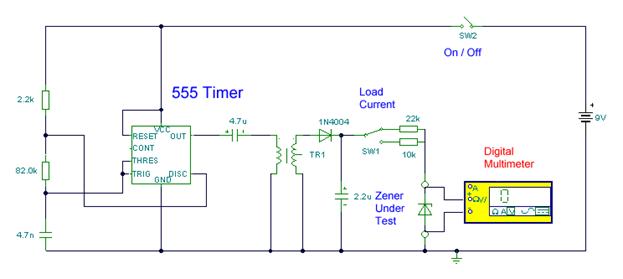

Использование одного таймера 555 и небольшого трансформатора для генерации высокого напряжения поможет проверить стабилитроны напряжением до 50VDC. Таймер 555 используется в нестабильном режиме, выход на PIN3 приводит в действие небольшой звуковой трансформатор - LT700. Он имеет первичный импеданс 1К и вторичный импеданс 8 Ом. Используется в обратном включении.

Напряжение выпрямляется диодом 1N4004 и сглаживается конденсатором 2.2u, который должен быть рассчитан на 150 В постоянного тока. Испытуемый стабилитрон измеряется с помощью мультиметра, установленного на измерение постоянного тока как показано. Переключатель тока нагрузки позволяет опробовать стабилитрон на 1 или 2 мА постоянного тока.
