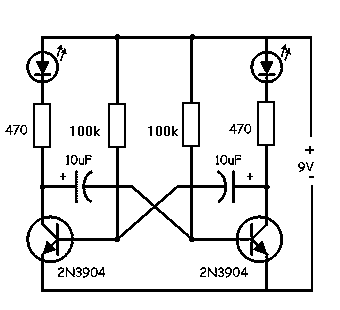

Этот светодиодный мигающий контур представляет собой классический два транзисторных триггера. Эта схема мигалки очень популярна, и это, как правило, первая схема, создаваемая при начале обучения. Вот схематическая схема знаменитой светодиодной мигалки:
Как работает светодиодный мигающий контур
Схема состоит из двух транзисторов, двух конденсаторов, четырех резисторов и двух светодиодов.? Когда источник питания сначала подключен к этой светодиодной мигающей схеме, оба транзистора участвуют в гонке, чтобы запускаться сначала базовым током через резистор 100 кбит / с. Фактически, когда один транзистор запускается первым, чем первый, первый активированный транзистор будет вести себя как закрытый выключатель, поэтому светодиод загорится, а основание другого транзистора будет заземлено через конденсатор. Это заземление позволяет активировать первый транзистор, а второй - оставаться до тех пор, пока конденсатор не зарядится выше напряжения смещения, необходимого для активации второго транзистора. После достижения этого напряжения второй транзистор будет включен, и теперь второй транзистор включит светодиод на своем коллекторе, отключив первый транзистор, заземлив его основание через второй конденсатор. Этот чередующийся процесс будет повторяться вечно до тех пор, пока питание не будет отключено. Скорость мигания будет зависеть от значений резисторов (100k) и конденсаторов. Вы можете изменить значения конденсаторов для изменения частоты мигания. Используйте более высокое значение емкости для более низкой скорости мигания и наоборот.
