Симметричный мультивибратор (мигалка) на BC337

Обычно светодиоды светятся при напряжениях менее 1,5 В (красный) или 1,6-2,2 В (другие цвета) только смутно или совсем не. В настоящей схеме используется мультивибратор с дискретной конструкцией, который колеблется около 14 кГц.

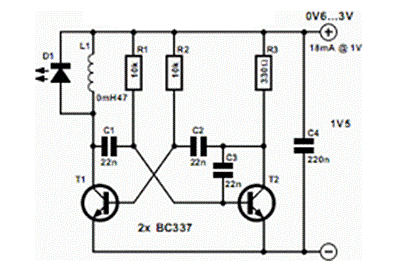

Принципиальная электрическая схема:

Рисунок 1 Светодиодная схема с плоскими батареями

Коллекторный резистор одного из транзисторов был заменен фиксированным индуктором, который шунтируется светодиодом . Из-за самоиндукции напряжение на светодиоде повышается, так что диод горит с малым напряжением до 0,6 В и становится ярким при напряжении от 0,8 В вверх. Для цепи требуется напряжение питания 0,6-3 В и потребляет ток около 18 мА при 1 В.
