Симметричный мультивибратор (мигалка) на С1815



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Этот 10- светодиодный проблесковый маячок - это вид мигающего контура света, который идеально подходит для использования в качестве струнного света, который выглядит так красиво. И добавить в атмосферу ночью. Или другие стороны. Потому что это дешевая схема. Конструкция очень проста. Вы также можете настроить скорость вспышек. Для мигания он будет мигать. По очереди каждые 5 светодиодов. Схема представляет собой низкочастотный генераторный контур . Который мы называем мультивибратором, он использует двойные транзисторы для работы в чередовании. Каждый транзистор будет подключать ток к одному светодиодному набору. Они имеют 5 светодиодов для 2-х наборов или включают 10 светодиодов. Потенциометр VR = 10K является регулятором скорости мигания. Что может быть медленным в первый раз около одной секунды. Довольно быстро.

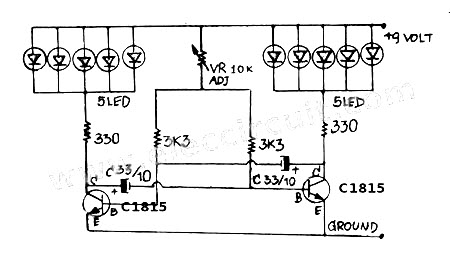

На рисунке 1 показана принципиальная схема 10 светодиодных мигалок с использованием мультивибраторного транзистора

Эта светодиодная мигающая красота - это место, где можно поставить светодиоды. Здесь мы поочередно устанавливаем светодиод по кругу. и лампочки переключателя используют цвета, такие как зеленый и красный. Это вызывает выбранный цвет. Потому что легко купить цвета и яркие цвета, чем другие. Сборка, такие устройства должны быть R, C и TR, прежде чем, так постепенно поместите светодиод. И будьте осторожны с светодиодом полярности . Длительная нога - это положительная нога, чтобы отключить компоновку печатной платы. Обычно в этой схеме используется источник питания 9В . Его можно даже использовать для запуска малой мощности до 3 В. Яркость уменьшается только незначительно. Для компоновки печатной платы можно увидеть на рисунке 2.



Список компонентов.
Q1, Q2 ______ C1815 или C828 ____45V 100 мА NPN-транзистор
C1, C2 _________ 33uF 16V____Электролитические конденсаторы
R1, R2 _________ 330 Ом 1/4 Вт 5% резисторы
R3, R4 _________ 3.3K 1 / 4W 5% резисторы
LED1-LED10 ____ Светодиод, как вам нужно.
VR1__________10K ____потенциометр
