Схема драйвера дисплея на счетчике детекторе CD4033
Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком "Карта сайта"
Схема драйвера дисплея показывает, как работает семисегментный дисплей с помощью пятиступенчатого счетчика детектора Johnson IC CD4033. IC имеет счетчик и декодер в одном пакете. Он преобразует коды Джонсона в выход Seven Segment Decoder для управления общим дисплеем катода. На дисплее отображается количество отсчетов в виде числового дисплея. Схема драйвера дисплея питается от источника питания постоянного напряжения 9 вольт, а выходы IC подключаются к дисплею общего доступа с катодным сегментом LT 543. IC подсчитывает непрерывно до 9if, если заземленные клеммы Enable, Strobe и Reset установлены. Цикл повторяется до тех пор, пока контакт сброса не получит импульс. Входной сигнал CD 4033 является чувствительным триггером ШИМТ и легко принимает положительные отрицательные импульсы перехода, чтобы начать подсчет. Счетчик продвигается, и сигналы доступны на выходах в виде декодированных сигналов, которые могут управлять цифровым дисплеем. CD 4033 может быть подключен к нескольким дисплеям для подсчета 100, 1000 и т. Д. Если вывод 5 CardCore Out одной IC подключен к входному выводу 1 Clock второго IC, счетчик продолжается, а второй IC начинает отсчет, когда первая IC завершает 9 отсчетов. Таким образом, многие ИС могут быть каскадированы.

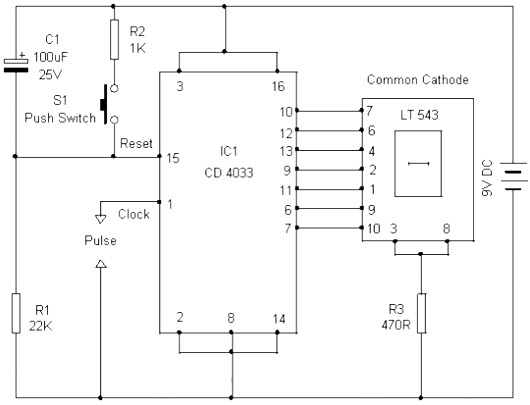

Схема подключения

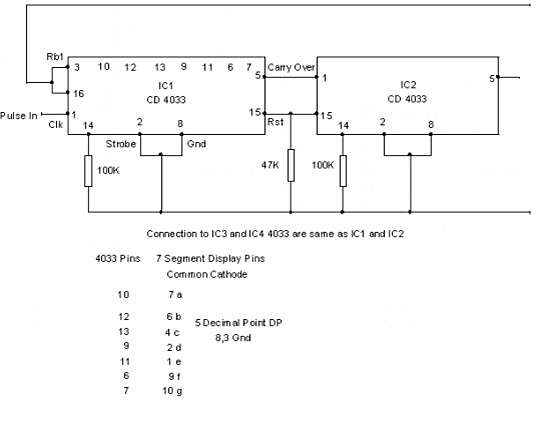

Каскадная схема CD4033

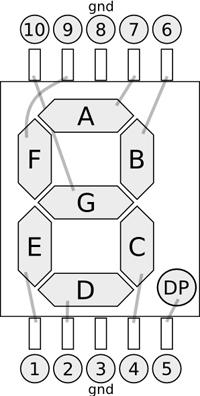

Семисегментный дисплей - общий катод
